微型调频无线话筒,http://www.5idzw.com

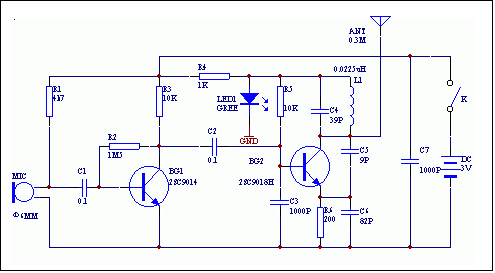

电路采用电容三点式振荡器，简单可靠，起振容易。BG1组成的放大电路把来自小型电容话筒检测到的微弱声音信号进行放大，达到一定的幅度后送到BG2组成的电容三点式振荡器对BG2产生的载波信号进行调制，最终从天线输出。电路采用二极管稳压技术，能使电路更稳定的工作。电路如下图：
元件选择：
BG1用2SC9014等效功率三极管。BG2选用2SC9018等高频率 高功率三极管，要求β≥100，放大系数过高容易产生不稳定，过低将不利于电路器振。MIC选用微型超薄电容式话筒。L1用Φ51mm高强度漆包线在圆珠笔芯上饶8圈而得，与C4并联谐振与100MHz左右。天线用一根软线长80mm左右。
整个电路可作在一块大小为3×2mm左右的电路板上，用普通调频收音机在100M开外应能清晰地监听话筒周围5M以内的轻微声响。
为了能长时间稳定工作，电路采用3V电池供电，整机消耗电流8-10MA。
