自制5瓦调频发射机

09-08 12:08:15 | http://www.5idzw.com | 电子制作 | 人气:482
标签:电子小制作,http://www.5idzw.com 自制5瓦调频发射机,http://www.5idzw.com

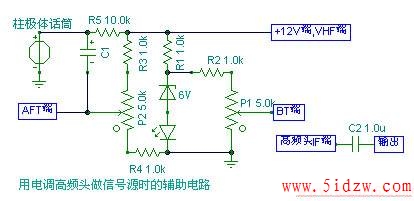

我取自电视机电调高频头的IF输出端的高频振荡信号做为信号源,高频头本身的振荡频率很稳定,我又在其BT输入电压加了一个8V的稳压,这样只要电压在不低于9V的情况下,就一直可以输出稳定的频率,制作时输入端应加一只几P的耦合电容,第三级放大如果发热严重的话,可以用两只三级管并联使用,调整选频回路时,调整电感线圈了密度,此电路中心频点在98M附近,我制作的频点在96.5M上

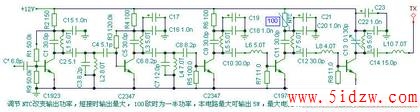

调整末级时R9应使用100欧电阻,最好是接上假负载,最大输出时R9可短接,末级必需加散热片,调整时用的电源最好是可以限流的安全电源,,自制5瓦调频发射机
