1． 基本知识
ADC0809是带有8位A/D转换器、8路多路开关以及微处理机兼容的控制逻辑的CMOS组件。它是逐次逼近式A/D转换器，可以和单片机直接接口。
（1）． ADC0809的内部逻辑结构

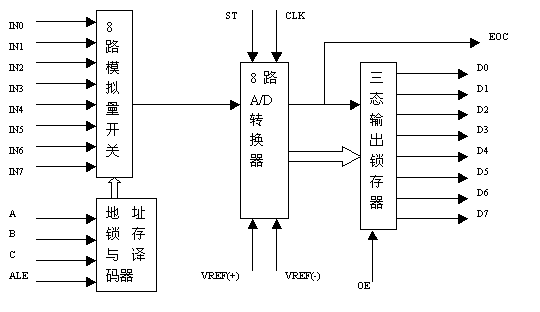

由上图可知，ADC0809由一个8路模拟开关、一个地址锁存与译码器、一个A/D转换器和一个三态输出锁存器组成。多路开关可选通8个模拟通道，允许8路模拟量分时输入，共用A/D转换器进行转换。三态输出锁器用于锁存A/D转换完的数字量，当OE端为高电平时，才可以从三态输出锁存器取走转换完的数据。
（2）．
引脚结构
IN0－IN7：8条模拟量输入通道
ADC0809对输入模拟量要求：信号单极性，电压范围是0－5V，若信号太小，必须进行放大；输入的模拟量在转换过程中应该保持不变，如若模拟量变化太快，则需在输入前增加采样保持电路。
地址输入和控制线：4条
ALE为地址锁存允许输入线，高电平有效。当ALE线为高电平时，地址锁存与译码器将A，B，C三条地址线的地址信号进行锁存，经译码后被选中的通道的模拟量进转换器进行转换。A，B和C为地址输入线，用于选通IN0－IN7上的一路模拟量输入。通道选择表如下表所示。
C
B
A
选择的通道
0
0
0
IN0
0
0
1
IN1
0
1
0
IN2
0
1
1
IN3
1
0
0
IN4
1
0
1
IN5
1
1
0
IN6
1
1
1
IN7
数字量输出及控制线：11条
ST为转换启动信号。当ST上跳沿时，所有内部寄存器清零；下跳沿时，开始进行A/D转换；在转换期间，ST应保持低电平。EOC为转换结束信号。当EOC为高电平时，表明转换结束；否则，表明正在进行A/D转换。OE为输出允许信号，用于控制三条输出锁存器向单片机输出转换得到的数据。OE＝1，输出转换得到的数据；OE＝0，输出数据线呈高阻状态。D7－D0为数字量输出线。
CLK为时钟输入信号线。因ADC0809的内部没有时钟电路，所需时钟信号必须由外界提供，通常使用频率为500KHz，
VREF（＋），VREF（－）为参考电压输入。
2． ADC0809应用说明
（1）． ADC0809内部带有输出锁存器，可以与AT89S51单片机直接相连。
（2）． 初始化时，使ST和OE信号全为低电平。
（3）． 送要转换的哪一通道的地址到A，B，C端口上。
（4）． 在ST端给出一个至少有100ns宽的正脉冲信号。
（5）． 是否转换完毕，我们根据EOC信号来判断。
（6）． 当EOC变为高电平时，这时给OE为高电平，转换的数据就输出给单片机了。
3． 实验任务
如下图所示，从ADC0809的通道IN3输入0－5V之间的模拟量，通过ADC0809转换成数字量在数码管上以十进制形成显示出来。ADC0809的VREF接＋5V电压。
4． 电路原理图
图1.27.1
5． 系统板上硬件连线
（1）． 把“单片机系统板”区域中的P1端口的P1.0－P1.7用8芯排线连接到“动态数码显示”区域中的A B C D E F G H端口上，作为数码管的笔段驱动。
（2）． 把“单片机系统板”区域中的P2端口的P2.0－P2.7用8芯排线连接到“动态数码显示”区域中的S1 S2 S3 S4 S5 S6 S7 S8端口上，作为数码管的位段选择。
（3）． 把“单片机系统板”区域中的P0端口的P0.0－P0.7用8芯排线连接到“模数转换模块”区域中的D0D1D2D3D4D5D6D7端口上，A/D转换完毕的数据输入到单片机的P0端口
（4）． 把“模数转换模块”区域中的VREF端子用导线连接到“电源模块”区域中的VCC端子上；
（5）． 把“模数转换模块”区域中的A2A1A0端子用导线连接到“单片机系统”区域中的P3.4 P3.5 P3.6端子上；
（6）． 把“模数转换模块”区域中的ST端子用导线连接到“单片机系统”区域中的P3.0端子上；
（7）． 把“模数转换模块”区域中的OE端子用导线连接到“单片机系统”区域中的P3.1端子上；
（8）． 把“模数转换模块”区域中的EOC端子用导线连接到“单片机系统”区域中的P3.2端子上；
（9）． 把“模数转换模块”区域中的CLK端子用导线连接到“分频模块”区域中的 /4 端子上；
（10）． 把“分频模块”区域中的CK IN端子用导线连接到“单片机系统”区域中的 ALE 端子上；
