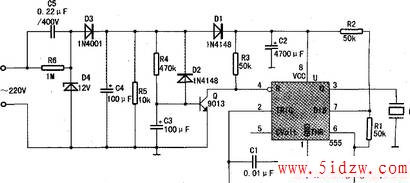

电路如图所示:电路由电容C1(0.01 μ F)、C2(4700μ F)、C3和C4(100D F)、C5(0.22 μF/400V),电阻R1、R2及R3(50k)、R4(470k)、R5(10k)、R6(1M).二极管D1和D2(1N4148)、D3(1N4001)、D4(12V稳压管),压电蜂鸣器HTD,U(555)双极型时基集成电路组成。
电路工作原理:U为555时基电路,它组成多谐振荡器,用来产生报警信号。
来电时,220伏交流市电经C5降压、D3整流、D4稳压以及C4滤波后得到12V直流工作电压。由于C3上的电压不能突变,当开始来电时,三极管Q(9013)基极呈低电位,使Q处于截止状态,其集电极为高电位,使U的复位端④脚也呈高电位,故由U(555)等组成的多谐振荡器起振,压电蜂鸣器HTD发出来电报警声。随着C3上的充电电压逐渐升高,Q由截止变为导通,U(555)的④脚被Q拉为低电平,由U(555)等组成的多谐振荡器停振,压电蜂鸣器HTD停止报警。
当市电突然断电时,C3经D2迅速放电,使Q截止。但由于C2的容量较大,U的④脚为高电平。C2的缓慢放电可保证由U等组成的振荡器仍能工作一定的时间,压电蜂鸣器HTD发出停电报警声。当C2放电结束时,压电蜂鸣器HTD的报警声也随之停止。,用NE555制作停电、来电报警电路
