用6N2制作靓声胆前级

τ_a =

式中，M为频率畸变系数，一般取1.1~1.26。

电子管的栅偏压可用下式求出，即：

E_g≥1+U_gm2/0.7μ

式中，U_gm2为下级所需的最大输入电压或本级的输出电压，μ为手册给定的放大系数。栅负压的绝对值一般应比输入信号电压振幅大（0.5~1）V，以免阴极发射的电子打到栅极上，出现栅流。

一般情况下，下一级的栅极电阻和本极的交流屏压可分别取：

R’_a =（5~10）R_a

U_a =（0.33~0.5）E_a

栅负压确定后，可在电子管屏极特性曲线上作出静、动态负载线，并在其工作点上求出R_i、S、μ分贝值。若R_i与上面的设定值相差很大，则R’_a应重新计算。

这时，可用下式计算出中频区的电压放大系数K_z。

K_z=μ/（1+R_i/R_g+R_i/R_a）

再根据工作点电流I_o与栅负压求出阴级自偏压电阻的值，即

R_k=E_z/I_o

由于电子管特性曲线的非线性,会导致I_a与U_g不比例的输出电流波形，产生非线性失真。此时，若用动特性曲线的线段代替表示电流的纵坐标来分析其非线性失真会更方便些，所以，这些电流值可用对应的线段来表示，线段的不对称程度，反映了非线性失真的大小。

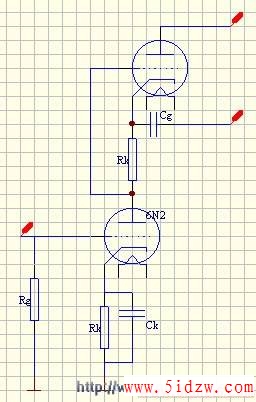

B） SRPP电压放大电路

1）该电路特殊的电路结构原是为高频放大器设计的，由于它具有失真低，噪声小，频响宽等特点，能适应高保真要求，因此被许多现代电子管音频放大器所采用。

上管、下管的直流通路串联。下管构成三极管共阴极电压放大电路，上管构成阴极输出电路，且作为下管的恒流负载。其输入信号由下管的屏极提供，然后由上管的阴极输出。由于阴极跟随器的电压放大倍数接近1，这种电路的电压放大倍数取决于下管，与一般三极管放大电路差不多，但其输出阴抗很低，带载能力大为提高，易于和低阻负载匹配。由于上管、下管的电压一并由上管的阴极输出，故这种电路又称为并联调整式推挽电路。其特殊的结构减轻了电子管分布电容对高频的影响，高频响应可比一般三极管电路宽三个倍频以上，但由于上管阴极电压约为1/2 E_a，已超过一般电子管阴极、灯丝间的限压值，故应用时最好让灯丝带70V左右的正电位悬浮工作，否则，可靠性较差。

2）计算方法

由于无负反馈时，R_i=△U_a/△I_a；有负反馈时屏流为△I_a/（1+S R_K）。所以，上管的内阻

R_i=△U_a/[△I_a/（1+S R_K）]= R_a+μR_K

这个R_i即为下管的负载，它在交流时等效并联于下管的屏极，故电压放大倍数

K_V=SR_a（R_a+μR_K）/（R_a+ R_a+μR_K）

=μ（R_a+μR_K）/（2R_a+μR_K）

考虑到负载接入时，放大倍数会有所降低，这时
