用EWB设计二极管整形网络,http://www.5idzw.com
用EWB设计类似信号发生器的整形电路或变换电路时，如果前级电路输出的信号幅度不够并失真较大，直接影响到后级整形电路或变换电路的调测元件参数的选择，为了节省电路设计的时间，利用EWB自带的信号源或函数信号发生器作为前级电路，进行整形电路或变换电路的仿真测试，这样很容易调整选择电路中关键元件的参数，单元电路设计调试完成后，在将整个电路连接起来进行测试，这样可达到事半功倍的效果。，用EWB设计二极管整形网络

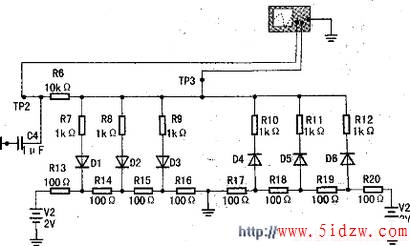

二极管整形网络的作用：是将三角波整形成失真度很小的正弦波。基本工作原理，正弦波可看成由许多斜率／不同的直线段组成。只要直线段足够多，由折线构成的波形就可以相当好的近似正弦波形。将三角波信号通过一个分压网络，根据三角波电压幅度的大小变化改变分压网络的分压系数，只要电路参数选择合适，便可得到失真度很小波形良好的正弦波信号。用EWB设计的二极管整形网络的输出的正弦波如下图所示。
