康佳P2962K1彩电黑屏(字符正常)

09-08 01:17:02 | http://www.5idzw.com | 无光 光栅异常 | 人气:338
标签:电视维修,http://www.5idzw.com 康佳P2962K1彩电黑屏(字符正常),http://www.5idzw.com

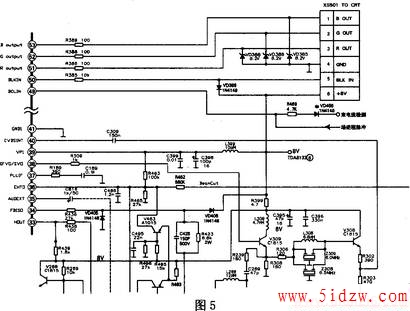

     测R、G、B输出脚(51)、(52)、(53)电压均为1.1v左右,正常时应为3.9V,而(50)脚I束检测脚电压4.0V左右(正常时(50)脚电压在6~7.5V之间),可能图像被TDA9383内部消隐掉。更换TDA9383及存储器,故障依旧。(36)、(49)脚电压并无异常,将(49)脚断开开机,发现正常图像(亮度正常),随后关机(保护性关机,因断开后场失落),显然故障在(49)脚外围,经查VD411损坏,反向电阻只有2kΩ左右。VD4ll若开路,场脉冲不能送到(49)脚,保护性关机(参见图5所示的电路),按理此例对(49)脚电压是有影响的,只是电压差别小,被忽视而已,正常工作时实测:U36:1.6V  U49=2.2V U50=6.2V    U5l=U52=U53=3.9V。
