康佳P3460T彩电黑屏，但有字符,http://www.5idzw.com

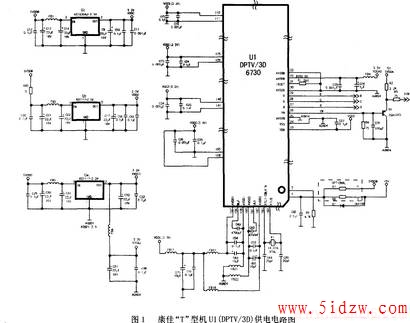

在开机时能看到显示字符，说明开关电源、行场扫描电路和CPU处理电路基本上是正常的。但不管有无信号输入，正常的情况应能看到雪花点，既然此机开机后是黑屏，那么先输入TV或AV信号，试看图声是否正常。分别输入TV和AV信号都是无图像，但声音又都是正常的。结合原理图分析后可以初步得出结论：此机的故障点是在数字信号处理板(又称倍频板)。该板是以DPTV／3D6730为核心的数字视频解码及格式变换处理电路，在这里进行TV／AV视频切换、D／A数模转换及数字视频信号解码等功能的处理。更换一块新的信号处理板后开机，一切正常，证实我的判断是正确的。接着用自制连接线将坏的信号处理板引出，按常规电压测量法检查故障元件。由于信号处理板的元件安装密度较高，大多是贴片式元件，贴片IC的焊点密而细，焊接时极易造成短路或假焊的人为故障，同时在较封闭的环境里，工作环境温度较高，元件受热后也容易产生脱焊、贴片电阻电容开路或短路、电容器容量下降或漏电、稳压IC开路，导致无+3.3V(或+2.5V)供电等故障，均会造成有声无图、黑屏、图暗、图闪或图像不良等故障现象。此板在通电测其电压时发现U2(AS2830AU-3.3V)③脚的输入电压只有4V，②脚输出电压只有1.8V，但U3和U4的②脚输出电压用三用表测量都分别有2.5V和3.3V(参见图1所示的供电电路)。
同时用手感应U1(DPTV／3D6730)的温度比正常的要高，故怀疑是U1的焊脚有短路或IC内部局部短路。先用专用的恒温烙铁分别在IC四边加锡拖一遍后开机，故障不变。这样已排除Ic脚短路。那么可能是Ul坏，或者U2性能不良。遵循从易到难的维修步骤，先更换U2试之，但故障依旧，那么只有更换U1试试，通过“扁平集成电路拔放台”后对准Ul加热，不到一分钟IC自然脱掉，然后用专用洗板水将其洗净，装上新的Ic后满怀希望的通电试机，故障依然如故。静下心来仔细想想，主板到信号处理板的+5V是否正常?当用三用表测CON2的③脚和(30)脚都有5V，但测U2的③脚仍然是4V，这说明他们之间有故障，用导线直接连通后开机一切正常，经检查确定为FBl脱焊。从维修流程来看，在维修这块信号处理板时，走了弯路，主要原因是只想当然，凭以往的维修经验判断是非，因本人曾多次碰到U2坏后造成的同类故障现象(U2的输入输出的电压都变低)。通过维修这台故障机使我明白了在维修数字处理小板时应仔细检查其电源的供电是否正常至关重要。另外维修类似信号处理板这样的小板，在引用连线不方便的情况下，还可以采用维修中常用的观察法检查线路板是否存在虚焊，或用电阻测量法检查元件开路、短路或漏电。凭我的维修经验，U1、U5、U6、U7、U8较容易短路、假焊造成图闪、图不良、图暗、光机等故障。，康佳P3460T彩电黑屏，但有字符
