开盖观察，电路板上元件及其焊点未见异常，测行输出管Q501c极对地阻值在正常范围内。试接通电源开关，待电源启动后观察到显像管灯丝亮了一下，不待光栅出现便熄灭，随即开关电源处发出“叽叽”声，若切断电源后立即开机，则灯丝不能点亮且开机就出现“叽叽” 声，关机几十秒钟再开机灯丝才能点亮，然后故障重现。

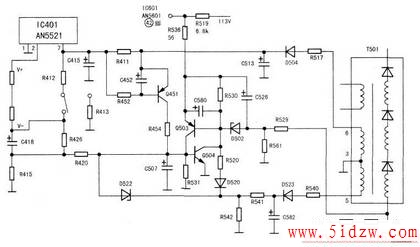

故障时，测得Q501e极电压正常，b极电压为ov，初步判断行输出电路正常，故障可能是保护电路动作，导致IC601（AN5601）无行激励信号输出所致。AN5601（42）脚为行启动8.6V供电端，（41）脚为行激励信号输出端，AN5601未见x射线保护端，X射线保护是通过控制（42）脚的行启动供电实现的，R529、R561、I）502构成x射线取样电路（见图）。D523、C582、D522、D520等构成灯丝过压／欠压取样电路；R411、Q451等构成场供电电流检测电路；R420、R415、R426等构成场输出电压、电流取样电路。正常工作时，行变T501（5）～（3）绕组上的行逆程脉；中除为灯丝供电外，另一路经D523、C582整流滤波后得到约24V的直流电压，经R541、R542分压后将约9.3V的电压加到D522、D520负极，D520、D522均反偏截止，Q503、Q504也截止，机器正常工作。当+B电压升高（或降低）或其他原因导致灯丝绕组的行逆程脉冲大幅度升高或降低时，经整流、滤波、分压电路之后的电压也升高（或降低），电压升高时D522反向导通，Q504由于b、e极正偏而饱和导通，Q503b、e极正偏也饱和导通。由于Q503、Q504接成可控硅式自锁电路，故无论哪一个先导通都会使它们相继饱和导通，导致IC601（42）脚行启动供电被分流，行振荡电路失电而无法维持。行输出级因无激励信号停止工作，从而达到保护的目的。限于篇幅，其他保护电路原理略。
经测量，灯丝点亮时IC601（42）脚电压为8.71v，熄灭时为2V左右。断开R536后，发现灯丝点亮后不再熄灭，并且荧光屏上出现光栅，快速测量各保护检测点电压均不正常，进一步测得Q504b极电压刚开机时为0V，然后逐渐升至（1.7Vo考虑到Q503、Q504各极电压互相牵制，难以判断哪一个先导通，决定采用断开法来判断故障根源。断开Q451b极，故障依旧；断开D502一脚，故障依旧；断开D522一脚后机器不再保护，测量D522正反向阻值均正常。拆下D520、Q503、Q504检查，未见异常，将其恢复后竟然不再保护了！翻转底板仔细观察，发现Q504、Q503附近印板上有污渍。污渍又来自何处呢？是电解电容漏液吗？观察周围C580、C530、C525、C452等电解电容，发现C580（100μF／6.3V）一脚有绿色发霉状物，说明损坏无疑。用无水酒精清洗污渍处，用吹风机吹干，用一只100μF／16V的电容将C580更换后，经历了潮湿多雨季节，此故障未再复发。
