四路闪烁灯串电路(2),http://www.5idzw.com

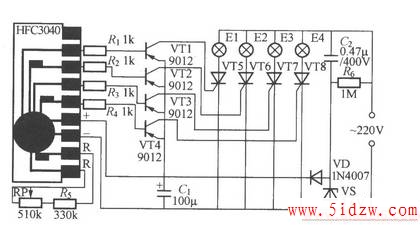

如图所示是巧妙利用一块四路渐明渐暗发光二极管驱动集成电路制作而成的四路闪烁灯串控制器。温州丰华电子有限公司生产的HFC3484集成块是专用于发光玩 具的四灯渐明渐暗闪烁芯片。VT5～VT8均可用MCR100-8型等小型塑封单向晶闸管(1A/600V)；E1～E4每组彩灯功率不超过100W为宜。HFC3484集成块外接振荡电阻R与输出一个周期T时间关系如下表所示：
