四路闪烁灯串电路(5)(5G169),http://www.5idzw.com

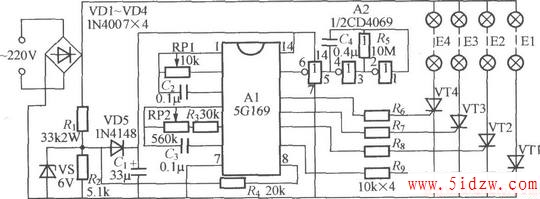

如图所示是采用上海组件五厂生产的5G169灯控专用集成电路制作的四路闪烁灯串控制器，它能使四路灯串E1～E4循环点亮，并能自动改变灯串的亮度与循环方向。调节RP1可改变彩灯串流动速率，调节RP2可改变灯串亮度缓变(渐暗渐亮)的程度；晶闸管可用MCR100-8型。
