四路闪烁灯串电路(8)

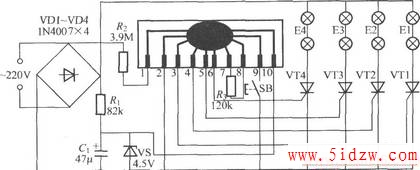

如图所示是采用SH-803专用集成电路制作的多花样四路闪烁灯串控制器,SH-803具有八种程序方式及多种调光变光速度,可通过触发控制端以选择某一程序花样。VT1~VT4宜采用MCR100-8型晶闸管;按动SB可以选择任何一种变换花样。
