公共汽车关门自动通报器(555、KD153、KD28),http://www.5idzw.com

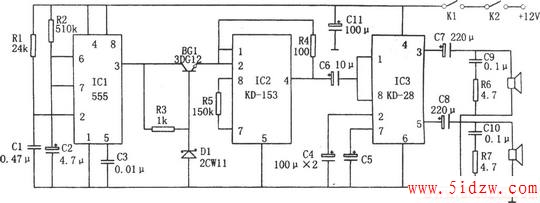

如图所示为公共汽车关门自动通报电路。该电路由单稳延时电路、叮咚声集成电路KD-153、双功率放大集成电路KD-28、音响电路(扬声器)等组成。
单稳延时电路由IC1(555)和R1、C1、R2、C2组成。在微动开关K1、K2合上瞬闻，C1上电压不能突变，555因②脚为低电平(<1／3VDD)而发生置位，③脚输出的高电平使BG1导通，相应KD-153得电工作，输出的叮咚信号经KD-28放大后驱动2只扬声器发声。与此同时。C2进行充电，当C2充到使⑥脚电位达到2/3VDD时，555发生复位。相应扬声器停止发声。扬声器发声对应的这一段时间即单稳电路的延时td=1.1R2C2，图示参数对应约为3秒。改变充电时间常数R2C2，即可调节音响的时间。
，公共汽车关门自动通报器(555、KD153、KD28)
