LM4911用于双声道放大器的典型应用电路

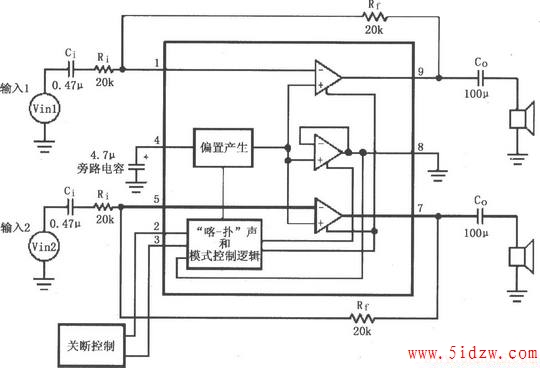

如图所示为LM4911用于双声道放大器的典型应用电路。左、右声道音频信号分别输入LM4911(MSOP封装)的1、5脚,经过内部放大器放大后分别由9、7、8脚输出,经过耦合电容Co加到各自声道的扬声器上。放大器的最大功耗PDMAX=VDD2/2π2RL(输出电容耦合模式)。LM4911的2脚外接关断控制,当2脚接VDD(高电平)时允许工作,接低电平(地)时禁止工作,降低芯片功耗。
