由CD4011、CD4066组成的十六声音响发声电路,http://www.5idzw.com

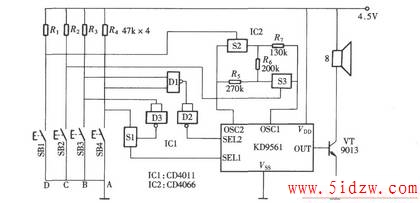

十六声音响发声电路采用另一只模拟发声电路KD9561组成。按照其电路内部的固化程序，KD9561内部包含了4种模拟声音响效果，即机枪声、警笛声、救护车声和消防车声。它有两个发声触发端SELl和SEL2，分别可用高、低电平或将其悬空来触发。该电路的特点：如果改变它的振荡电阻的阻值并对两个触发端采用不同的触发电平，通过组合变换，可组成能发出16种声响的发声电路，其电路组成如图所示。

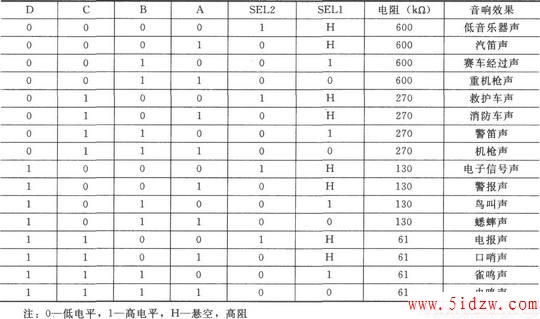

KD9561的16中声响表：
