T26做Pt1000温度控制器,http://www.5idzw.com

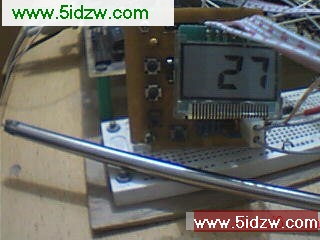

显示范围：-50度 <> 500度 控制范围：0度 <> 500度 温度传感器：Pt1000，调整电阻桥也适用Pt100等电阻类温度传感器 主控IC：ATtiny26L 显示屏：CT 3位数字型液晶屏（带背光） 校正：0度，100度 设计思路： 1、用TL431做恒流，将测温电阻转换成电压； 2、利用AVR单片机ATtiny26L差分AD做转换； 3、ADC查表法，直接用ADC值与温度对应，增加反应速度； 4、将每次调节最大最小控制温度Tmax、Tmin写入EEPROM中，系统重启时都自动调用。 校正： 1、按顺序分别测试0度和100度，系统自动根据阻值表转换ADC值与温度对应表； 2、将ADC值与温度对应表写入EEPROM中，系统重启时都自动调用。； 使用： 1、按TmaxUP、TmaxDOWN、TminUP、TminDOWN四个键分别设定最大最小控制温度Tmax、Tmin
2、三种输出方式： 输出1、T =< Tmin，输出1 输出2、T =< Tmin，输出1； T >= Tmax，输出0；Tmax与Tmin之间输出状态不变
输出3、T >= Tmax，输出1 电路图： PCB：
1.rar
程序：
反应速度：150次/S
2.rar
显示：
3.rar
，T26做Pt1000温度控制器
显示范围：-50度 <> 500度 控制范围：0度 <> 500度 温度传感器：Pt1000，调整电阻桥也适用Pt100等电阻类温度传感器 主控IC：ATtiny26L 显示屏：CT 3位数字型液晶屏（带背光） 校正：0度，100度 设计思路： 1、用TL431做恒流，将测温电阻转换成电压； 2、利用AVR单片机ATtiny26L差分AD做转换； 3、ADC查表法，直接用ADC值与温度对应，增加反应速度； 4、将每次调节最大最小控制温度Tmax、Tmin写入EEPROM中，系统重启时都自动调用。 校正： 1、按顺序分别测试0度和100度，系统自动根据阻值表转换ADC值与温度对应表； 2、将ADC值与温度对应表写入EEPROM中，系统重启时都自动调用。； 使用： 1、按TmaxUP、TmaxDOWN、TminUP、TminDOWN四个键分别设定最大最小控制温度Tmax、Tmin
2、三种输出方式： 输出1、T =< Tmin，输出1 输出2、T =< Tmin，输出1； T >= Tmax，输出0；Tmax与Tmin之间输出状态不变
输出3、T >= Tmax，输出1 电路图： PCB：
1.rar
程序：
反应速度：150次/S2.rar
显示： 3.rar，T26做Pt1000温度控制器
