白光烙头控制器,http://www.5idzw.com
控制范围：室温 — 400℃
输入：12 -- 24V3A （可以使用19.5V的笔记本电源） 显示：LCD1602屏 控制精度：±3℃ EEPROM自动保存上次设定值 使用功能： 三个键S11、S12、S13分别是UP、DOWN、温度调节步进（10默认、100、1）。 1、按S13选择温度调节步进（10默认、100、1）； 2、按S11、S12增减设定值； 3、按住S13启动控制器进入调零显示，用于校正零点。这时显示的是ADC的值，将PN结放入冰水混合（0℃），烙头保持常温冷态，调节电位器使得显示的ADC值刚好为零。 工作原理： 白光烙头内部结构就相当于热电偶和加热丝串联。本控制器使用OP27做热电偶的电压输出放大，8050的PN结做环境温度传感器，使用轮换加热和测温的方式进行温度控制。加热时间和关断时间由单片机ATtiny26L根据输出功率进行调节。 原厂的控制器 http://hakko/english/pickup/fx951/index.html
烙头结构

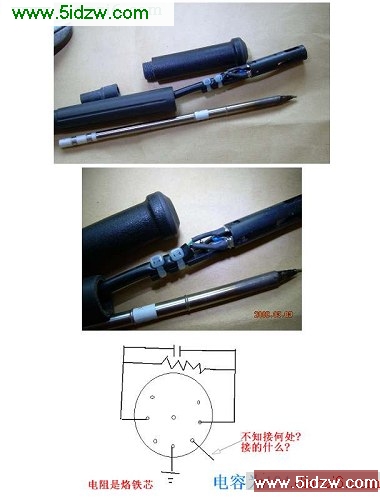

手柄的内部结构（借用阿平的解剖图）
http://ctwxdc.512j/viewthread.php?tid=23434&highlight=%B0%D7%B9%E2

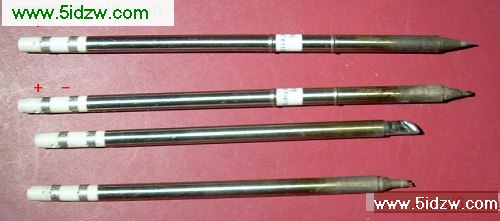

常见的几种烙头

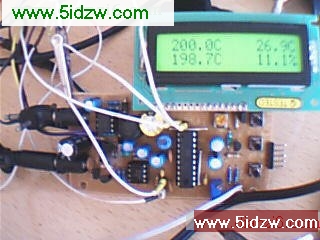

自制控制器和手柄

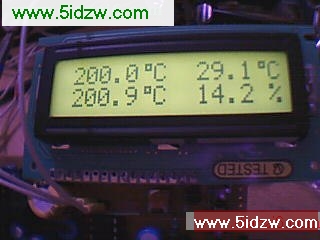

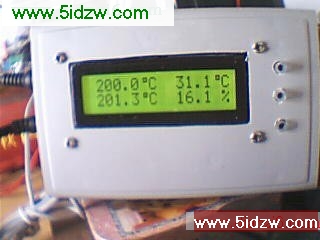

显示格式
设定温度 环境温度
烙头温度 输出功率百分比

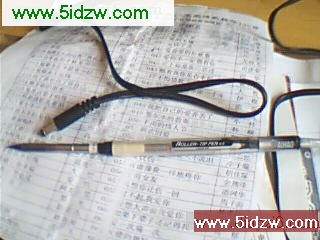

手柄（烙头型号为T12-BL）

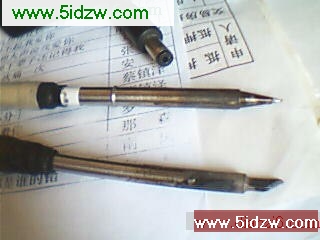

刀头的手柄

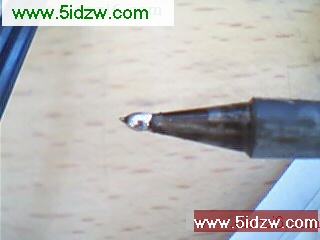

恒温下烙头化锡

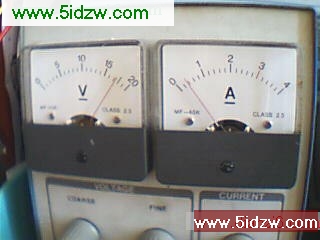

加热时的电源输出显示

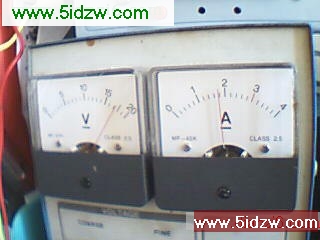

恒温时的电源输出显示

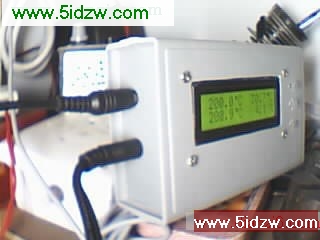

装入外壳
电路图
----拉动滚动条查看完整电路----- 新电路图 20080504 为了稳定性，增加78L05、79L05做稳压
----拉动滚动条查看完整电路-----
1.rar，白光烙头控制器
控制范围：室温 — 400℃
输入：12 -- 24V3A （可以使用19.5V的笔记本电源） 显示：LCD1602屏 控制精度：±3℃ EEPROM自动保存上次设定值 使用功能： 三个键S11、S12、S13分别是UP、DOWN、温度调节步进（10默认、100、1）。 1、按S13选择温度调节步进（10默认、100、1）； 2、按S11、S12增减设定值； 3、按住S13启动控制器进入调零显示，用于校正零点。这时显示的是ADC的值，将PN结放入冰水混合（0℃），烙头保持常温冷态，调节电位器使得显示的ADC值刚好为零。 工作原理： 白光烙头内部结构就相当于热电偶和加热丝串联。本控制器使用OP27做热电偶的电压输出放大，8050的PN结做环境温度传感器，使用轮换加热和测温的方式进行温度控制。加热时间和关断时间由单片机ATtiny26L根据输出功率进行调节。 原厂的控制器 http://hakko/english/pickup/fx951/index.html
烙头结构
手柄的内部结构（借用阿平的解剖图）
http://ctwxdc.512j/viewthread.php?tid=23434&highlight=%B0%D7%B9%E2
常见的几种烙头
自制控制器和手柄
显示格式
设定温度 环境温度
烙头温度 输出功率百分比
手柄（烙头型号为T12-BL）
刀头的手柄
恒温下烙头化锡
加热时的电源输出显示
恒温时的电源输出显示
装入外壳
电路图----拉动滚动条查看完整电路----- 新电路图 20080504 为了稳定性，增加78L05、79L05做稳压
----拉动滚动条查看完整电路-----
1.rar，白光烙头控制器
