3．火灾警报装置
火灾自动报警系统中，用以发出声、光火灾警报信号的装置称为火灾警报装置。火灾警报器就是一种最基本的火灾警报装置，它以声、光、音响等方式向报警区域发出火灾警报信号，以警示人们采取安全疏散、灭火救灾措施。
4．消防联动控制
当接收到来自触发器件的火灾报警信号时，能自动或手动启动相关消防设备及显示其状态的设备，称为消防联动控制。主要包括火灾报警控制器，自动灭火系统的控制装置，室内消火栓系统的控制装置，防烟排烟系统及空调通风系统的控制装置，常开防火门、防火卷帘的控制装置，电梯回降控制装置，以及火灾应急广播，火灾警报装置，火灾应急照明与疏散指示标志的控制装置等十类控制装置中的部分或全部。消防控制设备一般设置在消防控制中心，以便于实行集中统一控制。也有的消防控制设备设置在被控消防设备所在现场，但其动作信号必须返回消防控制室，实行集中与分散相结合的控制方式。
5．电源
主要电源应采用消防电源，备用电源采用蓄电池。系统电源除为火灾报警控制器供电外，还为与系统相关的消防联动控制等供电。
三、火灾自动报警系统的分类与功能
国外的火灾报警控制器产品只讲容量大小，没有区域与集中之分。我国的总线制火灾报警控制器产品正处于区域、集中、通用三种形式并存时期。下面按照区域、集中和控制中心三种基本报警系统形式进行说明。
通常，区域报警系统宜用于二级保护对象，集中报警系统宜用于一、二级保护对象，控制中心报警系统宜用于特级、一级保护对象。在工程设计中，对某一特定的保护对象采取何种报警系统，要根据保护对象的具体情况合理确定。
1．区域报警系统

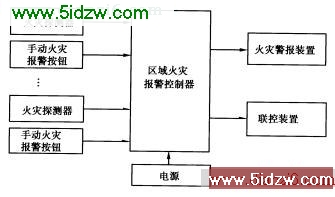

区域报警系统是由区域火灾报警控制器、火灾探测器、手动火灾报警按钮及火灾警报装置等组成的火灾自动报警系统，其组成框图如下图所示。
区域报警控制系统
区域报警控制器往往是第一级监控报警装置。在大型高层建筑中，它一般安装在各楼层；在小型建筑群中，它一般在划定的警戒区域内的一个固定位置。
此外，在集中报警系统和控制中心报警系统中，区域火灾报警控制器也是必不可少的设备。采用区域报警系统应注意的问题如下所述。
- ① 单独使用的区域报警系统，一个报警区域宜设置一台区域火灾报警控制器，必要时可使用两台。如果需要设置的区域火灾报警控制器超过两台，应当考虑采用集中报警控制系统。
- ② 当用一台区域火灾报警控制器警戒多个楼层时，为了在火灾探测器报警后，管理人员能及时、准确地到达报警地点，迅速采取扑救措施，应在每个楼层的楼梯口处或消防电梯前室等明显的地方设置识别着火楼层的灯光显示装置。
- ③ 区域火灾报警控制器应设置在有人值班的房间或场所。如果确有困难，应安装在楼层走道、车间等公共场所或经常有值班人员管理巡逻的地方。

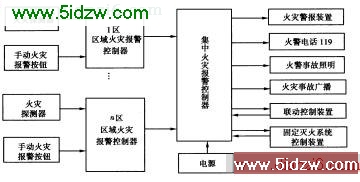

集中报警系统是由集中火灾报警控制器、区域火灾报警控制器、火灾探测器、手动火灾报警按钮及火灾警报装置等组成的功能较复杂的火灾自动报警系统，其功能如下图所示。
集中报警控制系统
集中报警系统一般是区域报警控制器的上位控制器，它是整个建筑消防系统的总监控设备，一般安装在大型建筑物的消防控制中心，功能比区域报警控制器更加齐全。集中报警控制器也可以直接接收火灾探测器的报警信号。
集中报警系统通常用于功能较多的建筑物，如高层宾馆、饭店等场合。这时，集中火灾报警控制器应设置在有专人值班的消防控制室或值班室内，区域火灾报警控制器设置在各层的服务台处。系统设备的布置应注意以下问题。
- ① 集中火灾报警控制器的输入、输出信号线，要通过控制器上的接线端子连接，不得将导线直接接到控制器上。输入、输出信号线的接线端子上应有明显的标记和编号，以便于线路的检查、维修和更换。
- ② 集中火灾报警控制器应设置在有专人值班的房间或消防控制室。控制室的值班人员应当经过当地公安消防部门的培训后，持证上岗。
- ③ 集中火灾报警控制器所连接的区域火灾报警控制器应当满足区域火灾报警控制器的要求。
3．控制中心报警系统
控制中心报警系统是由设置在消防控制室的消防控制设备、集中火灾报警控制器、区域火灾报警控制器、火灾探测器及手动火灾报警按钮等组成的功能复杂的火灾自动报警系统。其中消防控制设备主要包括火灾警报装置，火警电话，火灾应急照明，火灾应急广播，防排烟、通风空调、消防电梯等联动装置以及固定灭火系统的控制装置等。
控制中心报警系统的设计应符合以下要求。
- ① 系统中至少设有一台集中火灾报警控制器、一台专用消防联动控制和两台以上区域火灾报警控制器。消防控制设备和集中火灾报警控制器都应设在消防中心控制室。
- ② 系统应能集中显示火灾报警部位信号和联动控制状态信号。设在消防中心控制室以外的各台区域火灾报警控制器的火灾报警信号和消防设备的联动控制信号，均应按规定接到中心控制室的集中火灾报警控制器和联动控制盘上，显示其部位和设备号。
四、火灾自动报警系统常用设备
火灾探测器和火灾报警控制器是火灾自动报警系统最常用的设备。火灾探测器用于感知火灾，前者有自动和手动两种触发器件，如手动火灾报警按钮就属于手动触发器件，火灾报警控制器控制相应灭火设备和接收、显示及传输火灾报警等信号。
1．火灾探测器
（1）火灾自动探测器类型与工作原理
探测器类型
工作原理
感烟火灾探测器（也称为燃烧烟雾探测器）
可感知燃烧或热分解产生的固体或液体微粒，用于探测火灾初期的烟雾并发出火灾报警信号。包括离子感烟火灾探测器、光电式感烟火灾探测器、红外光束火灾探测器和激光感烟火灾探测器等
其特点是发现火情早、灵敏度高、响应速度快、不受外面环境光和热的影响及干扰，使用寿命长，构造简单，价格低廉，对人体不会有放射性伤害和使用面广等
感温火灾探测器
一种对警戒范围内的温度进行监测的探测器。根据其感温效果和结构形式可分为定温式、差温式和差定温组合式3类。常用的有双金属定温火灾探测器、热敏电阻定温火灾探测器等
感光（火焰）火灾探测器
通过检测火焰中的红外光、紫外光来探测火灾发生的探测器。它比感温、感烟火灾探测器的响应速度快，其传感器在接收到光辐射后的极短时间里就可发出火灾报警信号，特别适合对突然起火而无烟雾产生的易燃易爆场所火灾的监测
感光火灾探测器不受气流扰动的影响，是一种可以在室外使用的火灾探测器
可燃气体探测器
利用对可燃气体敏感的元件来探测可燃气体的浓度，当可燃气体超过限度时则报警的装置
复合式火灾探测器
具有以上两种功能的火灾探测器，如感烟感温探测器、感烟感光探测器等
（2）火灾探测器的选择
火灾探测器的选择根据探测区域内可能发生的早期火灾的形成和发展特点，房间高度，环境条件以及可能产生误报的因素等条件综合确定。
- ① 当火灾初期处于阴燃阶段，产生大量的烟和少量的热，很少或没有火焰辐射的场所，应选用感烟火灾探测器。
- ② 对火灾发展迅速，产生大量的烟、热和火焰辐射的场所，可选用感烟火灾探测器、感温火灾探测器、火焰火灾探测器或其组合。
- ③ 对火灾发展迅速，有强烈的火焰辐射和少量的烟、热的场所，应选用火焰火灾探测器。
- ④ 对使用、生产或聚集可燃气体或可燃液体蒸汽的场所，应选用可燃气体火灾探测器。
