实验五  差动放大电路实验

一、实验目的

1、掌握差分放大电路原理与主要技术指标的测试方法

2、熟悉基本差分放大电路与具有镜像恒流源的差分放大电路的性能差别，明确提高性能的措施。

二、实验器材

1、示波器1台。2、信号源1台。3、毫伏表1台。4、直流稳压电源1台。5、数字万用表1台。6、电阻、电容、晶体三极管若干个。

三、实验原理

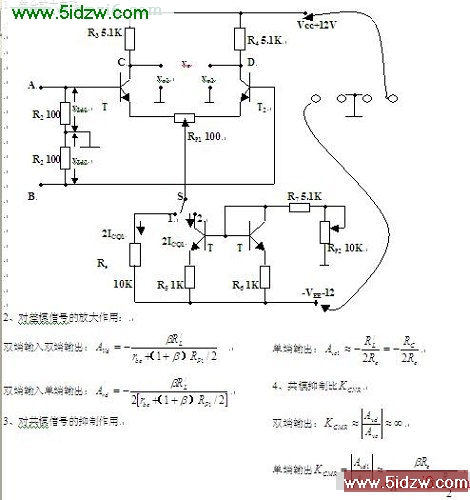

1、差分放大电路



5、用恒流源代替Re：

由于恒流源的交流等效电阻 >>Re

四、实验内容：

1、  按原理图接好实验电路。注意：电源的接法

2、  静态工作点的测量。

3、  差模电压放大倍数的测量。测量V_OPP时，由于V_O1PP、 V_O1PP反相，所以示波器CH1叠加，CH2倒相。

4、  共模电压放大倍数的测量。测量V_OPP时，由于V_O1PP、 V_O1PP同相，所以示波器CH1叠加，CH2不需倒相。

5、  具有恒流源差模电压放大倍数的测量。调Rp2使Vc1、Vc2与表1值相等。

6、  具有恒流源共模电压放大倍数的测量。



电路形式

输入信号类型

V_IPP（f=1KHz）

V_O1PP/V

V_O2PP/V

V_OPP/V

A_vd1

A_vd2

A_vc2

基本形式

差模

100mV











/

/

共模

5V







/

/





恒流源形式

差模

100mV











/

/

共模

5V







/

/





五、报告要求（参照教材要求）

1、整理数据并进行处理。2、根据测试结果，说明两种差分放大电路电路性能的差异及原因。3、对思考题进行回答。

六、预习内容p79-83
