PCB中的传输线结构

11-20 14:42:39 | http://www.5idzw.com | PCB设计 | 人气:656
标签:pcb培训,pcb是什么,pcb软件,http://www.5idzw.com PCB中的传输线结构,http://www.5idzw.com

  大家在典型的PCB中用到的传输线是由埋入或者附着在具有一个或多个参考平面的绝缘材料上的导电迹线构成的,导电迹线一般使用铜材料,电介质使用一种叫“FR4”的玻璃纤维。

  数字设计系统中最常见的两种传输线结构是微带线和带状线。微带线分为标准微带线和嵌入式微带线。前者是指PCB外层的走线,它直接贴附在介质平面上并暴露于空气中。后者是前者的改进,区别在于铜线上覆盖了介质材料。带状线是在两个导电平面结构中被介质材料所包围的传输线,根据它与两个导电平面之间的距离是否相等又可以分为对称带状线和不对称带状线。

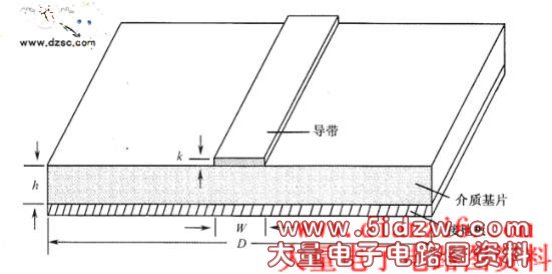

  微带线的局部结构如图所示,它是由介质基片的一边为中心导带,另一边为接地板构成,基片厚度为九,中心导带宽度为W。一股采用光刻技术制作而成。这种传输线结构简单,方便加工,很容易实现微带电路的小型化和集成化,故在PCB中得到广泛的应用。

微带线

  图 微带线




,PCB中的传输线结构
