贴片机单轨机器接口要求

　　以下是单轨传输系统的机械规范。这些系统能彼此相邻组装而不用接口硬件，假设PCB如图1所示从左到右移动，同样的标准也用于板从右向左移动。设备制造商要清晰说明板的移动方向。

　　①传送机高度：每个机器要有自PCB底面算起的940～965 mm（37～38 in）的可调高度。

　　②固定轨道：为了标准化的目的，前轨定义为固定轨道。

　　③传送机宽度：对于传输宽度可调的设各，前轨是固定的后轨是可调的。调节范围因设备制造商而异。

　　④边缘间隙：传输机应要求在边缘不超过5 mm（0.197 In）的板间隙。

　　⑤Tooling Pins定位销：如果用定位销，应位于板的前边缘（挨着固定传输轨道），推荐孔直径为4 mm（0.16 in），到板边的距离为7.6 mm（0.299 in）。

　　⑥最大空隙：最大的非支撑空隙为19 mm（0.748 in），如图1中的G。

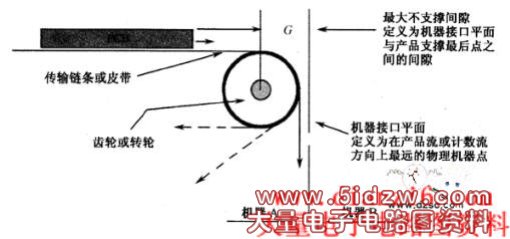

　　图1 单轨机器接口最大空隙

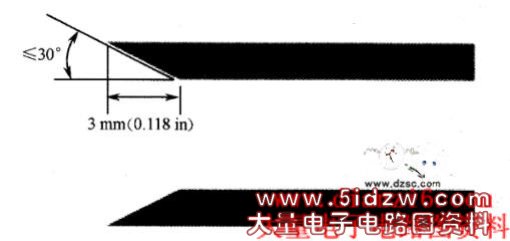

　　⑦引入长度：在传输机的轨道尽头，最小引入长度为3 mm（0.118in），边缘不应大于30°，如图2所示。

　　图2 单轨机器接口引入长度
