贴片机基本编程基准点的输入和设定

　　基准点的输入方法与元件贴装数据的输入方法大体相同，也可以采用如在元件贴装数据输入中所述的4种方法。但基准点输入后，需要设定和选用合适的数量和方法来为线路板上贴装位置进行校正和补偿。在前面提到线路板的基准点有3种，即整板校正基准点、拼板校正基准点和局部校正基准点。不同数量的基准点和不同方法的选用，起着不同的功能（如图1所示）。

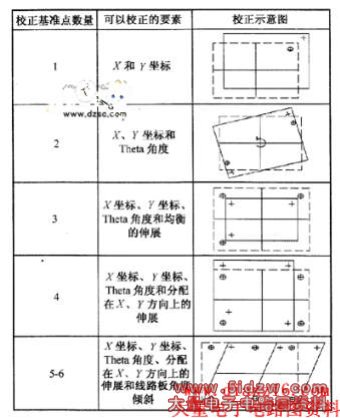

图1  基准点的数量与校正

　　①整板校正（Global Correction）：是指用来对线路板上所有的元件进行位置参考校正。

　　②拼板校正（Circuit Correction）：也叫拼板全面校正（Circuit Global Correction），用来校正单个拼板以及它的副本。

　　③局部校正（Local Correction）：用来对单个高精度元件进行校正。
