高速PCB又叠层设计尽量使用多层电路板

　　在高速电路中推荐使用多层电路板。首先，多层电路板分配内层专门给电源和地，因此

　　具有如下优点：

　　· 电源非常稳定；

　　· 电路阻抗大幅降低；

　　· 配线长度大幅缩短。

　　此外，从成本角度考虑，相同面积作成本比较时，虽然多层电路板的成本比单层电路板高，不过如果将电路板小型化、降低噪声的方便性等其他因素纳入考量时，多层电路板与单层电路板两者的成本差异并不如预期的高。如表所示是从互联网获得的日本市场双层电路板与4层电路板的成本比较。

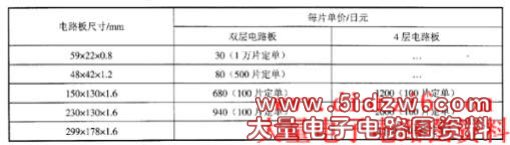

　　表  日本市场双层和4层电路板成本比较

　　根据表所示的数据来单纯计算电路板的面积成本时，每日元可购双层电路板面积约为462mm2左右，4层电路板则为26mm2，也就是说设计同样的电路，如果4层电路板的使用面积能降低到双层板的1/2，那么成本就与双层电路板相同。虽然批量多寡会影响电路板的单位面积成本，不过尚不致有4倍的价差，如果发生4倍以上的价差时，只要能设法缩减电路板的使用面积，并设法降至双层板的1/4以下即可。
