地源热泵空调系统(4)(推荐)

10-24 14:16:16 | http://www.5idzw.com | 楼宇控制 | 人气:959
标签:楼宇控制系统,楼宇自动控制系统,http://www.5idzw.com 地源热泵空调系统(4)(推荐),http://www.5idzw.com

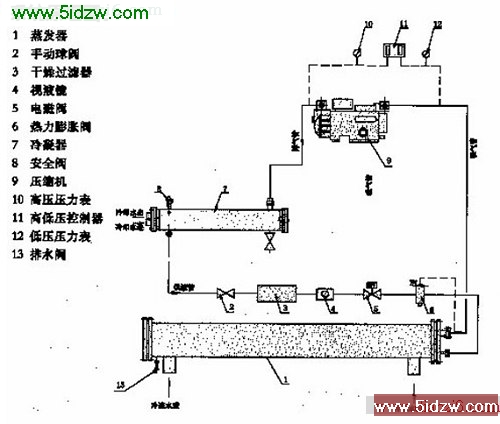

三、机组系统原理:低温气态制冷剂R22由压缩机吸气阀经压缩机压缩,变成高温高压制冷剂气体,然后进入冷凝器将热量传递给冷却水产生供暖热水, R22冷凝为常温高压液态制冷剂。从冷凝器出来的液态制冷剂经干燥过滤器去除水分和杂质,流经电磁阀,经热力膨胀阀节流降压后变成低温低压液态制冷剂进入蒸发器。在蒸发器中低温低压液态制冷剂吸收循环冷水的热量不断蒸发,到达蒸发器出口时已全部变成低温低压的过热干蒸气,再回到压缩机吸气阀。降温后的冷水达到使用要求,由蒸发器冷水出口排出。如此反复循环,达到供热或制冷目的。

四、机组的分类:
水源热泵有两种:一种为普通型: 工质采用R22,冬季最高温度为55℃,最低温度为7℃;采用“大温差,小流量”的设计思路来设计。另一种为高温型:采用意大利富士豪特各螺杆压缩机,它专为134a设计的,能效比高,出水温度最高可达65℃;
五、机组的技术特点:
①高品质的地源热泵中央空调:
完全遵照国际标准,结合中国实际国情设计。
系统的设计采用独立的模块化思想,可靠性高。
“大温差,小流量”的技术思路,为用户最大限度节省宝贵的水资源。同时降低运行费用。
计算机辅助最优设计,保证机组在任何工况下均处于最佳运行状态。
A. 配置优势:
进口意大利莱复康压缩机及制冷部件,保证机组高效可靠运行。
高效壳管式换热器是由公司多年从事中央空调机组设计、试验开发与国内专业配套厂商共同研制开发。专为山东贝莱特水源中央空调机组特殊设计生产。
优质的西门子控制器结合水源热泵专用控制程序,使主机在智能化和网络化方面优于同类产品。
机组保温材料为阻燃材料,避免人为因素而造成的火灾事故,确保机组安全运行。

进口半封闭螺杆式高效压缩机、进口热力膨胀阀、电磁阀、进口微电脑控制器、全中文显示电脑手操。
B. 操作简便、运行可靠:
 全电脑控制。并有备用手动操作系统
完善的电脑控制和多重保护,使整机运行安全可靠
C. 外观整洁,运转宁静
 箱体式设计使整体更美观
高效的消声防护措施,使机组运转不会影响相邻空间的使用。
D.      适用范围广:
机组运用水源温度范围宽:8~35℃
既可提供7℃或 54℃空调冷热水,也可提供生活热水
也可作为城市区域供热的热源使用

(2)先进的控制技术与网络功能
A.  简洁清晰的信息显示:
大屏幕液晶显示屏显示机组工作状态
自动故障报警
提示设备维护信息
 显示控制器输入、输出端口状态
B. 灵活方便的参数设置:
八十多个可变内置参数设定可随时调整机组工作状态
口令操作确保机组不会因误操作而损坏
断电记忆保护可保持运行状态的连续性
C. 先进的网络功能:
可方便的接入楼宇控制系统,实现远程集中控制
连接网络打印机可随时记录各种所需信息
预留扩充升级的输入输出接口,方便升级
六、机组的工作特点
1.配置优势
机组主要配件,均采用国际著名品牌的原装进口件,以确保机组运行高效可靠。

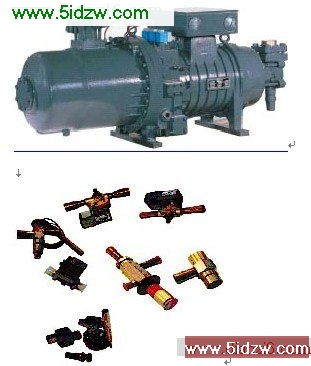

1)名牌优质、高效压缩机:
   主机采用意大利莱复康的半封闭螺杆压缩机,与活塞式压缩机比   较,半封闭螺杆压缩机具有如下优势:
  (1)零部件少(约为活塞式压缩机的1/3),结构简单、易损件少、可靠性高、寿命长;
  (2)压缩机吸排气均匀连续,排气温度低,振动小,对湿压缩不敏感,抗液击能力强;
  (3)机组能效比≥4.3W/W,大型机组能效比可达5.8W/W;
  (4) 在能量调节方面,螺杆压缩机更具优势,实行25——100%无级能量调节。
2)匹配高效能换热管的干式壳管蒸发器:

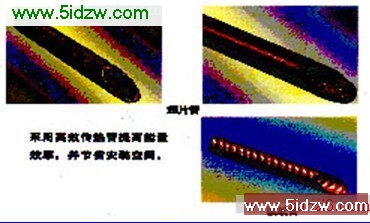

(1)采用目前最先进的DAE高效蒸发传热管,管内表面的多头螺旋细肋以及螺旋形突起,使换热系数和换热能力大幅度提高。
(2)蒸发器内部结构优化设计,配置高效均液器,解决了系统制冷工质分配的均匀性问题。
(3)改进冷媒水折流板的密封结构,解决了折流板泄漏等问题,极大地提高了蒸发器的换热效率,从而保证机组达到较高的性能水平。
(4)采用独特的换热器制冷流程设计技术,合理进行系统匹配,确保制冷流程与水侧冷量的平衡关系,充分发挥换热器的高效能;同时合理的系统匹配,使机组更加节能。
(5)在干式蒸发器上还安装防冻保护开关 ,放水阀等,确保干式蒸发安全及清洗、维护的方便性。
3)匹配高效能换热管的壳管式水冷冷凝器:

(1)采用目前最先进的DAE高效冷凝传热管,管外表面的多头螺旋细肋以及螺旋形突起,使换热系数和换热能力大幅度提高。
 (2)内部结构优化设计,极大地提高了冷凝器抗腐蚀、抗污垢的能力,充分发挥冷凝器换热效果,从而保证机组达到较高的性能水平。
 (3) 壳管式冷凝器上还安装安全阀,放气阀等,确保壳管式冷凝器的安全以及清洗、维护的方便性。
4)机组避振设计,确保机组低噪声,低振动:
(1)机组压缩机的下面设置弹簧或橡胶减振器,减振效率在85%以上,即振动传递率小于0.15,降低机组振动及系统振动,从而降低机组噪声。
(2) 机组系统的管道均有避振塑料管夹固定,避免因机组及系统振动而产生的噪声。
5)匹配名牌制冷系统配件:
(1)机组所用制冷系统配件全部选用名牌厂家的产品,如可拆式干燥过滤器、外平衡式热力膨胀阀、供液电磁阀、视液镜、高、低压力控制器、排气温度控制器等均采用世界一流的名牌厂家的产品,确保机组具有较高的性能水平。
(2)机组所有材料经100%检验合格后方可进厂, 确保机组制冷系统工作的高可靠性。
6)匹配先进、高可靠性的智能控制系统及控制技术:
(1) 多机控制系统除具备单机自动化配置及功能外,还具备显示多机组运行情况,
(2)根据回水温度电脑自动判断空调系统是部分机组运行还是全部机组运行。
(3)配备RS485/RS232通讯接口,方便用户实现的机组的集中监控和远程监控。
(4) 机组具有控制多台压缩机的均衡运行功能,确保机组高效运行。
7)机组结构合理,安装调试,维护管理方便快捷:
(1) 机组采用独特的箱式框架结构形式,结构紧凑牢固,具有良好的机械强度,占地面积小。机组外表经高强度的粉末静电喷涂处理,防腐防锈,外形美观。
(2)采用模块化设计,产品适应性广,零部件互换性强,能灵活的进行多种机型组合,以最快捷的方式为用户提供最周到服务。
(3)机组布局合理,根据人机工程,优化设置安装及检修空间,方便日常清洗、保养及检修。
(4)机组以整机形式出厂,低压部分出厂前包好了保温层,系统已经充氟加油,运抵现场后只需进行水管路的连接。接通电源后,即可开启机组。
(5)电脑将按程序自动启动水泵电机、压缩机,并对机组的制冷、延时、联锁、保护和温度的自动调节等进行协调控制。此后,机组在电脑控制下按设置的温度运行,并根据蒸发器进水温度的变化自动进行能量调节。
(6)机组安装灵活,既可现场控制也可远程控制,容易进行检查及维护。
2.优化设计
根据中国实际国情,并严格遵照国际标准,对机组的系统设计进行优化,匹配,每一部件均经过反复核算,尽力减少各制冷配件的能量损失,提高机组效率。充分考虑地下水资源的可持续利用,机组采用大温差,小流量的设计思想,将利用的水量减少到最大限度。
