基于DSP的数字存储示波器显示控制系统的设计

一种基于DSP的数字存储示波器显示控制系统的设计方案。该系统主要由主机接口电路、数据处理电路及显示控制电路三个部分构成。介绍了系统的总体结构，并分析了其主要模块的工作原理，介绍了软件设计思想和程序流程图。该系统具有图形、字符、汉字的显示功能，可广泛用于智能代仪表和工业控制等领域中，用作终端显示。

关键词：DSP高级显示控制器 数字存储示波器 图形显示

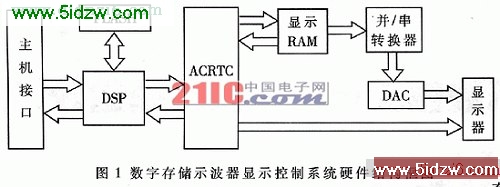

1 系统硬件结构 2 主要功能模块的设计
    2.2 数据处理电路
    HD63484作为标准的外部设备与MPU连接，占用两个MPC的I/O空间。HD63484不具备指令存储器，仅有一个很小的指令缓冲区（16字FIFO，8字读，8字写），因而不能对其进行独立的编程控制，必须由其它芯片完成。高速的DSP可完成这一工作。DSP接收主机数据，根据需要控制HD63484进行所需的显示控制工作。因此，对HD63484的控制实际上也就变为了对DSP的编程。DSP是通过发送命令和参数来实现对HD63484的控制（以HD63484指定的命令和参数的形式）的。 3 系统软件的设计

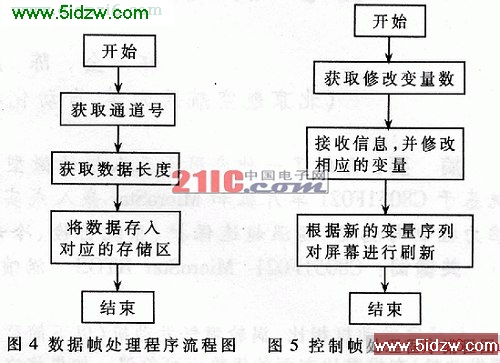

通道号 数据长度 数据

传送数据长度总数 变量标号 变量值 变量标号 变量值 ……
