DVI电缆可以是使用一个TMDS发射器的单连接电缆,也可以是使用两个发射器的双连接电缆。单连接DVI电缆和连接支持分辨率为1920x1080的图像,而双连接电缆/连接则可支持分辨率高达2048x1536的图像。
<-- URL title
-->
DVI连接主要有两种类型:
- DVI数字(DVI-D)连接只支持数字形式。它要求视频适配器带有DVI-D连接,而显示器则应具有DVI-D输入。在双连接电缆中,其接头包含24个插针/插孔,分为3行,每行8个,另外还有一个接地槽。在单连接电缆中,其接头包含18个插针/插孔。
- DVI集成(DVI-I)连接同时支持数字和模拟传输。利用此连接,您既可以选择连接接收数字输入的显示器,也可以选择连接接收模拟输入的显示器。DVI-I接头不仅具有DVI-D接头中用于数字支持的插针/插孔,它还增加了4个插针/插孔,专门负责传送模拟信号。
<-- URL title

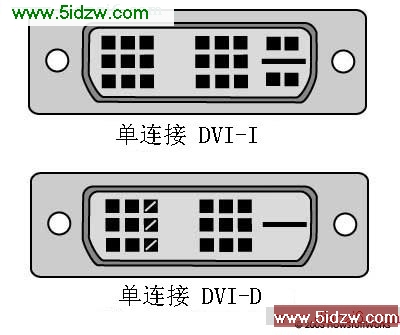

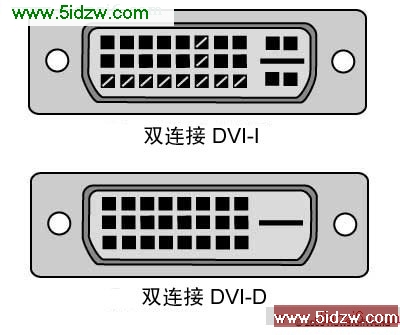

-->DVI-D接头仅传送数字信号,而DVI-I增加了支持模拟功能的四个插针。这两种接头都可以用于单连接或双连接电缆,具体则取决于显示器的要求。
如果您购买的显示器只带有DVI(数字)连接,那么应确保您的视频适配器带有DVI-D或DVI-I连接。如果您的视频适配器只有模拟(VGA)连接,那么就需要购买一台支持模拟格式的显示器。
显示器的颜色深度
图形适配器支持的显示模式和显示器的显色功能,共同决定了显示器所能显示的颜色数量。例如,采用SuperVGA(SVGA)模式的显示器最多可显示16,777,216(通常舍入为1680万)种颜色,因为它能处理长度为24位的像素。人们将用于描述像素的位数称为位深。
当位深为24位时,它将平均分配给三种主要的叠加的原色——红色、绿色和蓝色。这种位深又叫做真彩色,因为它能产生1000万种可由人的眼睛看到的颜色,而16位的显示器只能产生65,536种颜色。显示器的颜色深度之所以从16位跃至24位,是因为对于开发人员和编程人员而言,8位的增量可使所有工作变得轻松得多。
简而言之,颜色位深就是指用于描述单个像素的颜色的位数。位深决定了一次可以显示的颜色数量。请参见下表,了解不同位深所能产生的颜色数量:
(单色)
(CGA)
(EGA)
(VGA)
(增强色,XGA)
(真彩色,SVGA)
(真彩色+Alpha通道)
请留意一下该表中的最后一项——32位。这是一种特殊的图形模式,数字视频、三维动画和视频游戏使用这种模式来实现某些效果。从本质上说,这种模式用24位描述颜色,而将剩余的8位作为单独的层,用于表示物体或图像中的各种透明层次。如今,几乎市场上销售的所有显示器都可以使用标准VGA接头处理24位颜色。
为生成单色的像素,LCD显示器使用了三种分别带有红色、绿色和蓝色过滤器的亚像素。通过严格控制和改变所施加的电压,每种亚像素的色饱和度可以呈现256个不同的层次。在结合了这三种亚像素后,我们可以得到一个包含1680万种颜色(256种色度的红色x256种色度的绿色x256 种色度的蓝色)的调色板。
现在,您已经大致了解了计算机显示器背后的技术,下面让我们来仔细探讨LCD显示器和CRT显示器,了解购买这两种显示器时的一般注意事项。
LCD显示器
基础知识
液晶显示器技术通过遮旋光来工作。具体而言,LCD由两块偏振玻璃(又称为夹层)组成,这两块玻璃之间含有液晶材料。它用背光灯生成光线,这些光线先穿过第一个夹层。同时,电流将使液晶分子进行相应地排列,以便让不同亮度的光线穿过第二个夹层,进而呈现出您所看到的颜色和图像。
主动和被动矩阵显示器
大多数LCD显示器都采用主动矩阵技术。这种技术靠薄膜晶体管(TFT)在显示器玻璃的矩阵中排列大量微小的晶体管和电容器。在定位某个特定的像素时,将首先打开相应的行,然后向该像素所在的列发送电荷。由于与该列相交的所有其他行都处于关闭状态,因此只有指定像素位置的电容器会收到电荷。该电容器将保留收到的电荷,直至下一个刷新周期。

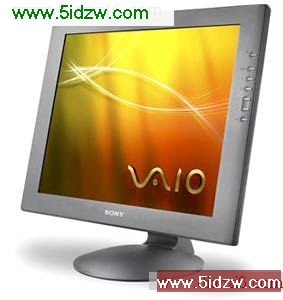

索尼公司供图
索尼的平面显示器
另一种LCD技术是被动矩阵技术。这种LCD显示器使用导电金属栅格为每个像素提供电荷。虽然被动矩阵显示器的生产成本较低,但与主动矩阵技术相比,这种技术的响应速度较慢,而且电压控制不精确,因而现在已很少使用。
现在,您已经了解了LCD技术的工作原理,下面让我们看一看LCD显示器所独有的一些独特功能。
LCD的功能和特性
为了评估LCD显示器的规格,您还需要了解下面这些内容。
原始分辨率
LCD显示器与CRT显示器不同,它们只有在本来的分辨率下才能展现最佳画质,这一分辨率就称为原始分辨率。数字显示器使用固定的矩阵定位各个像素。如果改变了分辨率设置,LCD会等比例调整图像,进而降低画面质量。原始分辨率通常为:
- 17英寸=1024x768
- 19英寸=1280x1024
- 20英寸=1600x1200
视角
当您从某个角度看LCD显示器时,往往图像可能会变暗甚至消失。颜色也可能出现失真。为了缓解这一问题,LCD显示器制造商设计了更宽的视角。(请不要将此与宽屏显示器混淆,后者是指显示器本身较宽。)制造商们用度作为视角的衡量单位(度数越大,效果就越好)。一般而言,视角应在120和170度之间。由于制造商们测量视角的方式不同,因此最好的评估方法是亲自测试显示器。您需要从显示器的顶部、底部以及侧面进行查看,在此过程中要始终记住,您通常以什么角度使用显示器。
明亮度或亮度
此指标用于衡量LCD显示器所产生的光线的强度。它以尼特或每平方米的堪德拉数(cd/m2)计算。1尼特等于1cd/m2。对于执行一般任务的显示器,典型的亮度等级在250和350cd/m2之间。而如果要播放影片,则需要更高的亮度等级,比如500cd/m2。
对比度
对比度用于衡量LCD显示器能在亮白和深黑之间产生差别的程度。这一数字通常用比值表示,例如500:1。一般而言,对比度的范围在450:1到600:1之间,有时甚至高达1000:1。不过,如果对比度已超过600:1,继续增加对比度不会再带来些许改观。
响应速度
响应速度用于衡量显示器像素改变颜色的快慢。响应速度越快,效果越好。这是因为,在视频或游戏等应用中,图像在移动时会产生鬼影效果并留下模糊的痕迹,而较快的响应速度则可以减少这种效果。
可调整性
与CRT显示器不同,LCD显示器具有更大的灵活性,您可以根据需要摆弄屏幕的姿势。LCD显示器可以旋转,可以上下倾斜,甚至可以从横向模式(水平面长于垂直面)转动为纵向模式(垂直面长于水平面)。此外,由于它们十分轻薄,大多数LCD显示器还内置了托架,您可以将其挂在墙上或放在支架上。
