4kHz谐波发生器,http://www.5idzw.com

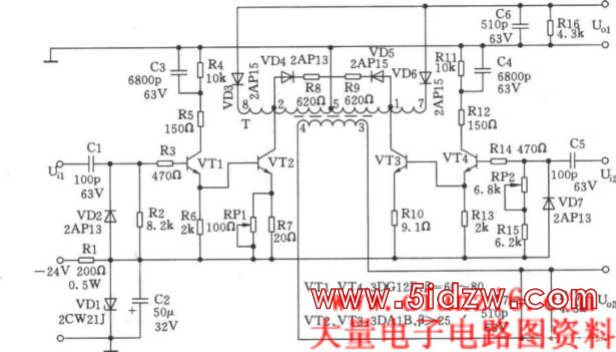

谐波发生器是微分式的，它由一个左右对称的微分放大电路将相位相差半个周期的矩形脉冲，通过输出变压器推挽耦合，该谐波发生电路简单，调测方便，成本低，又保留了其对称脉冲的特点，其性能可以与磁饱和式相近。如图所示为4kHz谐波发生器电路。它产生的频率受主振荡的控制，奇、偶次谐波可供作通讯机的预调、 通路，群路调制和解调的载频和导频。
，4kHz谐波发生器
谐波发生器是微分式的，它由一个左右对称的微分放大电路将相位相差半个周期的矩形脉冲，通过输出变压器推挽耦合，该谐波发生电路简单，调测方便，成本低，又保留了其对称脉冲的特点，其性能可以与磁饱和式相近。如图所示为4kHz谐波发生器电路。它产生的频率受主振荡的控制，奇、偶次谐波可供作通讯机的预调、 通路，群路调制和解调的载频和导频。
，4kHz谐波发生器
