300kHz信号发生器,http://www.5idzw.com

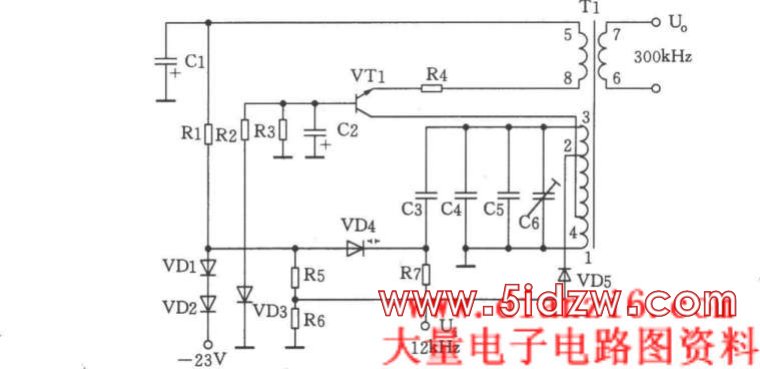

如图所示为300kHz信号发生器。它由VT1、T1、VD4及相关元件组成压控振荡器。压控振荡器采用LC集电极调谐式，VTl为振荡管，由变容二极管VD4、电容C3～C6和变量器T1的1～3绕组的电感组成调谐回路，变容二极管VD4反偏工作，来自控制电压加于负端，以改变其电容量。振荡信号由Tl的6～7绕组输出。其中，C6是频率微调电容。VD3稳定振荡级工作电压，稳定电压为6．8V±0．2V。元器件选择： 三极管VT1：3DG6C、β=65～85。二极管VD1、VD2：2CPl4，VD5：2CK18。稳压二极管VD3：2CWl4。变容二极管VD4：2CC5。电阻R1：3．6k，R2：3．3k，R3：5．1k，R4：510Ω，R5：3．9k，R6：3k，R7：100k，其型号均为RTX-0．125W。电容Cl、C2：5μF30V，C3：51pFl00V，C4：820pFl00V，C5：(调测时选配)，C6：20pF。变量器T1：型号为L22、A=100。L1-4：Φ0．29mm，绕27匝，L2-3：Φ0．29mm，绕l8匝，L4-2：Φ0．29ram，绕9匝，L5-8：Φ0．29mm，绕7匝，L6-7：ΦO．29mm，绕6匝。L1-3=292μH，允许误差范围：0～10μH。
，300kHz信号发生器
如图所示为300kHz信号发生器。它由VT1、T1、VD4及相关元件组成压控振荡器。压控振荡器采用LC集电极调谐式，VTl为振荡管，由变容二极管VD4、电容C3～C6和变量器T1的1～3绕组的电感组成调谐回路，变容二极管VD4反偏工作，来自控制电压加于负端，以改变其电容量。振荡信号由Tl的6～7绕组输出。其中，C6是频率微调电容。VD3稳定振荡级工作电压，稳定电压为6．8V±0．2V。元器件选择： 三极管VT1：3DG6C、β=65～85。二极管VD1、VD2：2CPl4，VD5：2CK18。稳压二极管VD3：2CWl4。变容二极管VD4：2CC5。电阻R1：3．6k，R2：3．3k，R3：5．1k，R4：510Ω，R5：3．9k，R6：3k，R7：100k，其型号均为RTX-0．125W。电容Cl、C2：5μF30V，C3：51pFl00V，C4：820pFl00V，C5：(调测时选配)，C6：20pF。变量器T1：型号为L22、A=100。L1-4：Φ0．29mm，绕27匝，L2-3：Φ0．29mm，绕l8匝，L4-2：Φ0．29ram，绕9匝，L5-8：Φ0．29mm，绕7匝，L6-7：ΦO．29mm，绕6匝。L1-3=292μH，允许误差范围：0～10μH。
，300kHz信号发生器
