48MHz的HCMOS振荡器

11-21 21:43:46 | http://www.5idzw.com | 信号产生电路图 | 人气:414
标签:电路图讲解,电路图练习,http://www.5idzw.com 48MHz的HCMOS振荡器,http://www.5idzw.com

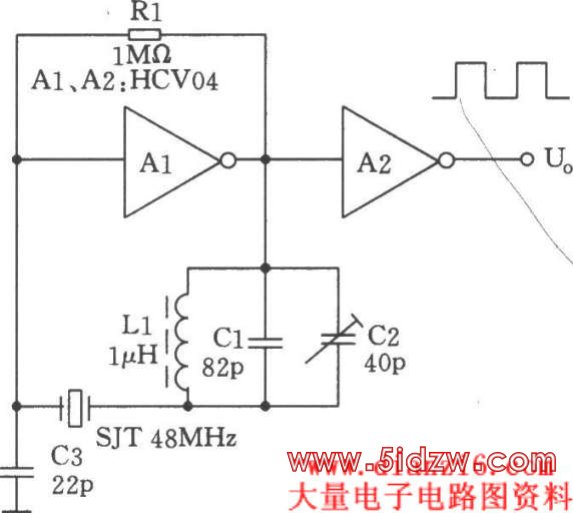

如图所示为HCMOS集成电路组成的48MHz晶体振荡器。晶体的基波频率为l6MHz,但振荡器强制工作于三次谐波。谐波振荡器的关键是抑制晶体的基频,图中的并联谐振电路在晶体的基频下谐振,它和晶体SJT串联后,对基频的阻抗最高,能有效的抑制基频振荡,保证三次谐波容易起振。
