TA8800是东芝公司生产的中频信号处理集成电路,广泛应用于国产和进口大屏幕彩色电视机中。
1.功能特点
TA8800集成电路内含视频放大、视频检波、高频与中频AGC、VIF放大、伴音中频放大及处理等电路。
2.引脚功能及数据
TA8800集成电路的内电路方框图及引脚功能如图1所示,其工作参数见表1所列。

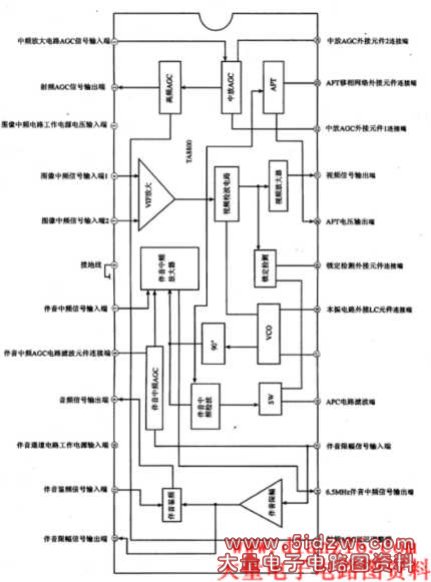

图1 TA8800集成电路的内电路方框图及引脚功能

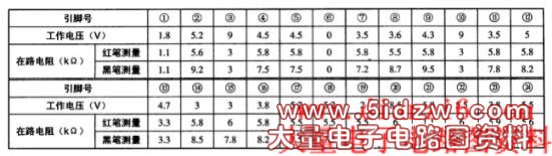

表1 TA8800集成电路的工作参数
