低频多种波形发生器(741),http://www.5idzw.com

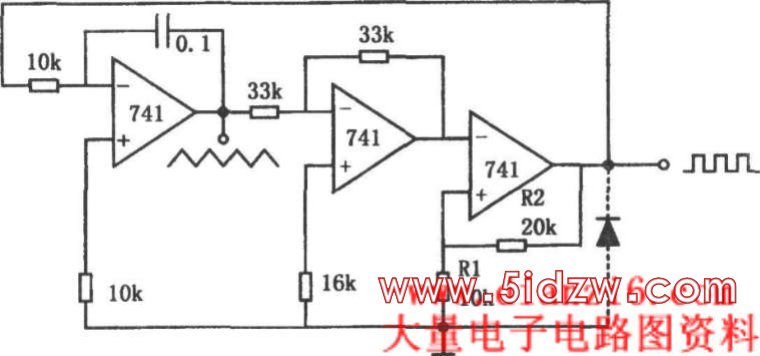

如图所示为低频多种波形发生电路。该电路可以同时输出两种波形，即三角波和方波。电路中，第一级为标准的积分器；第二级为增益是1的倒相器；第三级为具有滞后的比较器。在第三级不加二极管的情况下，电路输出为正时，积分器的输出为负向斜波，经倒相后变成正向斜波加至比较器。当斜波幅度达到比较器的阈值电平Vo=R1/(R1+R2)时，输出为负，这时积分器输出为正向斜波；当其幅度达到阈值电平时，电路又改变状态，于是，第一级输出三角波，第三级输出方波，它们之间相位相差180o。若第三级输出加一二极管，由于二极管的钳位作用，比较器的负输出为-0.7V，这时电路输出锯齿波和脉冲波。不管是否加接二极管，输出频率是由积分器的时间常数、电源电压和比较器的分压比决定，它的极限取决于运算放大器的转换速率。该电路的极限频率是5kHz。
，低频多种波形发生器(741)
如图所示为低频多种波形发生电路。该电路可以同时输出两种波形，即三角波和方波。电路中，第一级为标准的积分器；第二级为增益是1的倒相器；第三级为具有滞后的比较器。在第三级不加二极管的情况下，电路输出为正时，积分器的输出为负向斜波，经倒相后变成正向斜波加至比较器。当斜波幅度达到比较器的阈值电平Vo=R1/(R1+R2)时，输出为负，这时积分器输出为正向斜波；当其幅度达到阈值电平时，电路又改变状态，于是，第一级输出三角波，第三级输出方波，它们之间相位相差180o。若第三级输出加一二极管，由于二极管的钳位作用，比较器的负输出为-0.7V，这时电路输出锯齿波和脉冲波。不管是否加接二极管，输出频率是由积分器的时间常数、电源电压和比较器的分压比决定，它的极限取决于运算放大器的转换速率。该电路的极限频率是5kHz。
，低频多种波形发生器(741)
