1kHz音频方波发生器

10-03 03:43:34 | http://www.5idzw.com | 信号产生电路图 | 人气:987
标签:电路图讲解,电路图练习,http://www.5idzw.com 1kHz音频方波发生器,http://www.5idzw.com

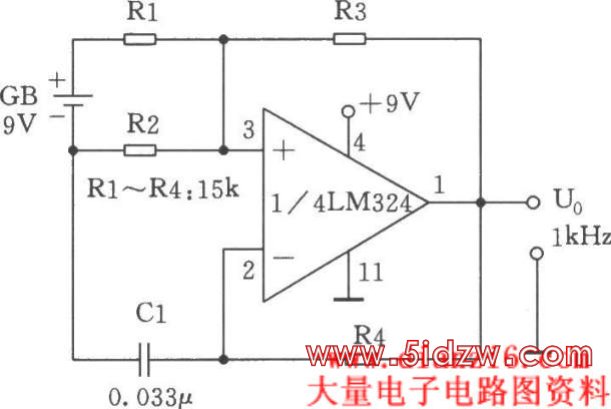

本lkHz左右音频方波发生器,主要由比较器LM324与R2、R3、R4及Cl组成,电路如图所示。LM324的3脚输入端的参考电压GB/2是通过分压电路Rl、R2得到的。由R2、R3构成正反馈,积分电路R4、Cl构成负反馈。先取R2和R3的值,使得R2/(R2+R3)=0.5,则方波的重复频率为f=1/2R4·Cl,如果选定Cl=0.033pF,R4=15kΩ,代入f=lkHz。改变Cl或R4,即可改变振荡频率。

  ,1kHz音频方波发生器
