450音频信号发生器,http://www.5idzw.com

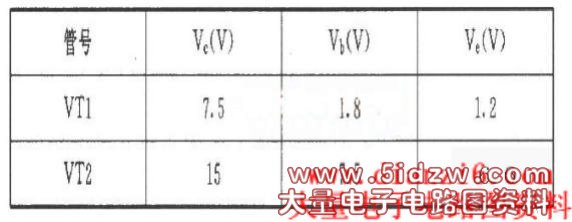

该振荡器是通讯机用户服务信号源。工作原理如图所示。它由VTl、VT2等相关元器件组成。VTl利用变压器T耦合产生振荡信号，VT2为共集电极电路起缓冲放大，射极输出。T变量器1—4绕组和C4电容组成选频网络。为防止T磁饱和，T由1—2抽头接至VTl的集电极，T的5—6是反馈线圈。检测：各管脚对地直流电位(参考值)如表所示。
，450音频信号发生器
该振荡器是通讯机用户服务信号源。工作原理如图所示。它由VTl、VT2等相关元器件组成。VTl利用变压器T耦合产生振荡信号，VT2为共集电极电路起缓冲放大，射极输出。T变量器1—4绕组和C4电容组成选频网络。为防止T磁饱和，T由1—2抽头接至VTl的集电极，T的5—6是反馈线圈。检测：各管脚对地直流电位(参考值)如表所示。
，450音频信号发生器
