多功能数控波形发生器电路图

10-08 05:08:45 | http://www.5idzw.com | 信号产生电路图 | 人气:135
标签:电路图讲解,电路图练习,http://www.5idzw.com 多功能数控波形发生器电路图,http://www.5idzw.com

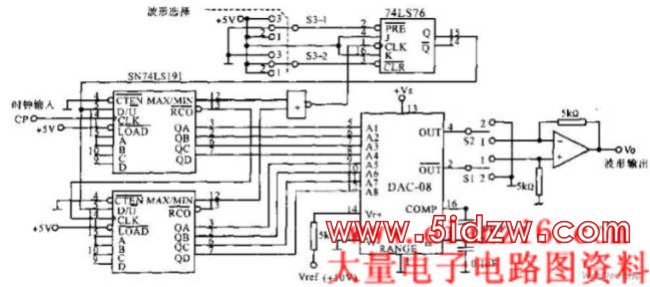

多功能数控波形发生器电路如下图所示,一种可产生三角波、锯齿波形的数字波形发生器实用电路。图中两个4位可逆计数器SN74L191串接成一个8位可逆计数器,递增或递减计数的输出作为D/A转换器的输入,其输出电压Vo也是逐步递增或递减,呈线性变化。当手动工关S3扳到“2”位上,触发器输出Q=1,计数器递减计数,输出负向锯齿波;当S3扳到“3”位上,Q=0,产生正向锯齿波;当S3扳至“1”位上,Q在0和1间反复翻转,产生三角波。




  ,多功能数控波形发生器电路图
