数字梳状滤波器集成电路图

　　SAA4961是一种PAL/NTSC兼梳状滤波器(Y/C分离)集成电路,广泛应用于各种大胖幕及其他各种屏幕的彩电中.

1.功能特点

　　SAA4961集成电路是一种自适应、免调试、PAL/NTSC制式兼容的梳状滤波器，采用时间离散、振幅;续的技术来处理模拟界面的信号，花垂直方向(瞬态)无悬浮点或残留的交流调制干扰。

　　SAA4961集成块的内电路主要由延时线、滤波器、时钟处理器和信号转换器等组成。

2.引脚功能及数据

　　SAA4961集成电路采用28脚双列式封装，其集成电路的引脚功能及数据见表1所列。

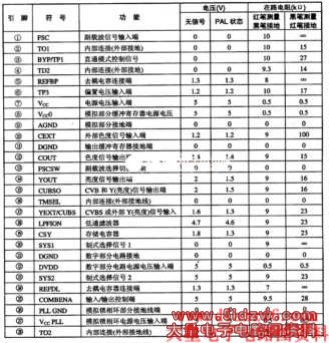

　　表1 SAA4961集成电路的引脚功能及数据
