BA8201吊扇单片微电脑集成电路图,http://www.5idzw.com
，BA8201吊扇单片微电脑集成电路图
BA8201是日本东洋公司生产的吊扇单片微电脑集成电路，广泛应用于各种类型的吊扇程序控制电路中。
BA8201集成电路采用16脚双列直插式塑料封装，其引脚功能及数据见表1所列，典型应用电路如图1所示。

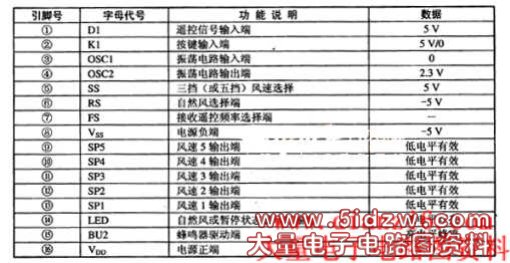

表1 BA8201集成电路的引脚功能及数据

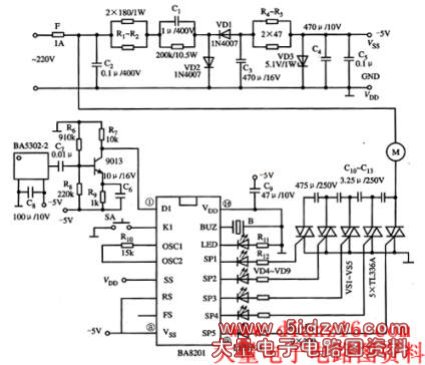

图1 BA8201集成电路的典型应用电路
，BA8201吊扇单片微电脑集成电路图
