RS232C接脚与对连线,http://www.5idzw.com
，RS232C接脚与对连线
| 旧制JIS名称 | 新制JIS名称 | 全 称 | 说 明 |
| FG | SG | Frame Ground | 连到机器的接地线 |
| TXD | SD | Transmitted Data | 数据输出线 |
| RXD | RD | Received Data | 数据输入线 |
| RTS | RS | Request to Send | 要求发送数据 |
| CTS | CS | Clear to Send | 回应对方发送的RTS的发送许可，告诉对方可以发送 |
| DSR | DR | Data Set Ready | 告知本机在待命状态 |
| DTR | ER | Data Terminal Ready | 告知数据终端处于待命状态 |
| CD | CD | Carrier Detect | 载波检出，用以确认是否收到Modem的载波 |
| SG | SG | Signal Ground | 信号线的接地线（严格的说是信号线的零标准线） |

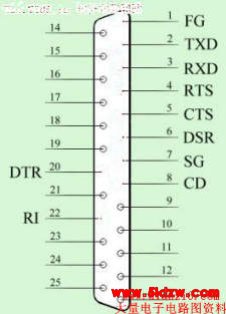

| DB25, DB25/F, CN6 | DB9, DB9/F, CN3 |
 |  |

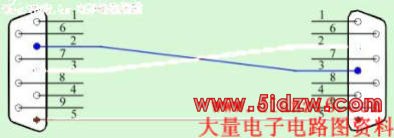

| 最简单连接 |  |
| 简单连接 |  |

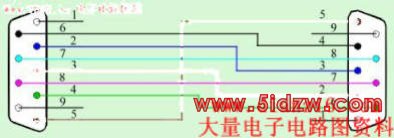

| 完全连接 |  |
