BA3102是日本东洋公司生产的风扇单片微电脑集成电路，广泛应用于各种类型风扇的程序控制电路之中.
，风扇单片微电脑集成电路图
BA3102是日本东洋公司生产的风扇单片微电脑集成电路，广泛应用于各种类型风扇的程序控制电路之中.
BA3102集成电路采用18脚双列直插式封装，其引脚功能及数据见表1所列 ，典型应用电路如图1所示。

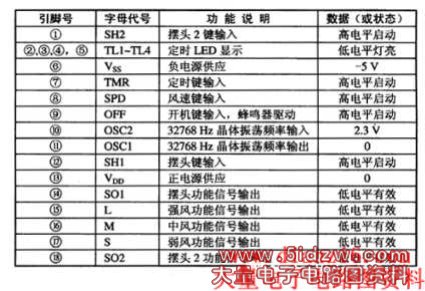

表1 BA3102集成电路的引脚功能及数据

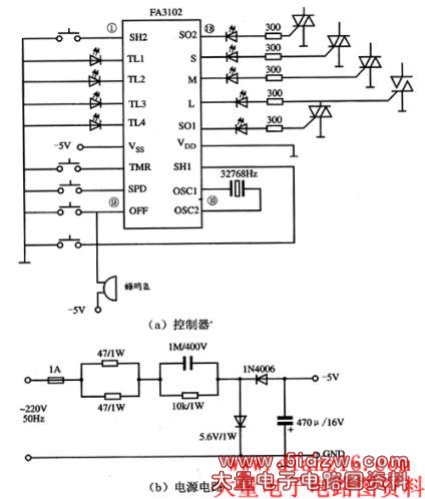

图1 BA3102集成电路的典型应用电路
