一款5瓦调频发射机功放电路图

08-25 02:28:34 | http://www.5idzw.com | 音频电路图 | 人气:111
标签:音频电路,电路图讲解,电路图练习,http://www.5idzw.com 一款5瓦调频发射机功放电路图,http://www.5idzw.com

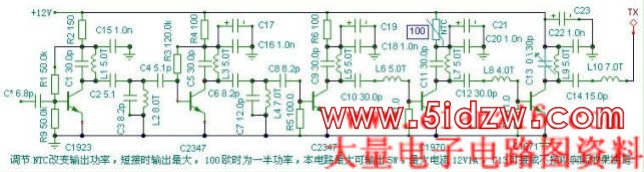

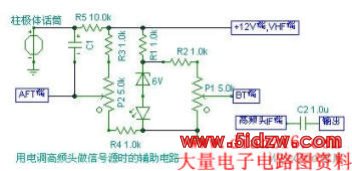

  取自电视机电调高频头的IF输出端的高频振荡信号做为信号源,高频头本身的振荡频率很稳定,又在其BT输入电压加了一个8V的稳压,这样只要电压在不低于9V的情况下,就一直可以输出稳定的频率,制作时输入端应加一只几P的耦合电容,第三级放大如果发热严重的话,可以用两只三级管并联使用,调整选频回路时,调整电感线圈了密度,此电路中心频点在98M附近,制作的频点在96.5M上




  调整末级时R9应使用100欧电阻,最好是接上假负载,最大输出时R9可短接,末级必需加散热片,调整时用的电源最好是可以限流的安全电源。



  ,一款5瓦调频发射机功放电路图
