SRPP电子管前级放大器电路图

02-03 03:07:19 | http://www.5idzw.com | 音频电路图 | 人气:550次
标签：音频电路,电路图讲解,电路图练习,http://www.5idzw.com SRPP电子管前级放大器电路图,http://www.5idzw.com

相关元件PDF下载：


6N11


    SRPP前级放大器工作于A类状态，如电源B+高压取200V时，则上、下两管屏阴级间的电压均为电源电压的一半，即100V，电路会达到自动平衡状态。

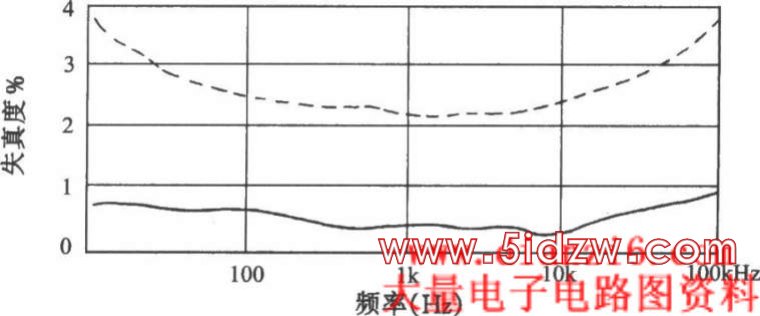

SRPP电子管前级与并列式前级失真度对比图

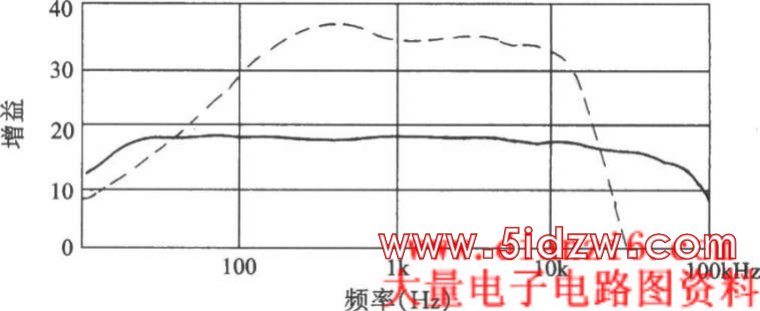

SRPP电子管前级与并列式前级频率响应对比图

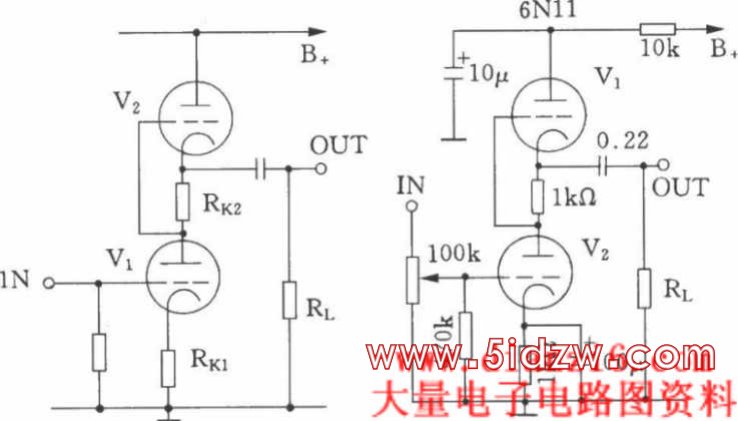

，SRPP电子管前级放大器电路图
