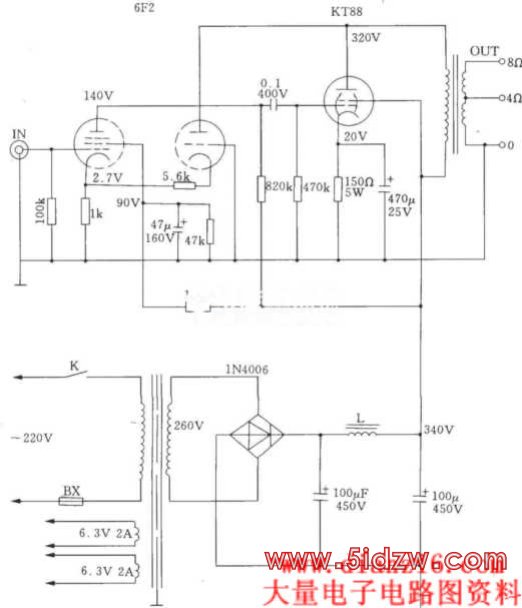

超三极电子管接法的单端A类功放

相关元件PDF下载：

当输入的音频信号为1V时，其输出功率为6W；当输入增加到1.6V时，其输出功率可达15W，输入与输出入大特性曲线的斜率均匀，线性良好。

超三极管接法的输出功率在12W时，从100HZ~10KHz范围内的失真约为2%。

KT88超三极管接法的功毫频率响应特性，从20Hz~20KHz增益变化小于1dB;当作普通标准接法时，其频响特性从20HZ~10KHz的增益变化大于2dB。
