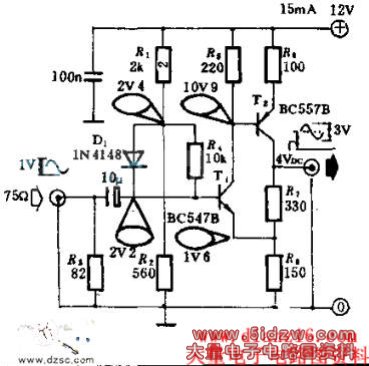

，利用黑白电视机作为显示终端的接口电路图
本接口电路加于计算机标准视频信号输出端与电视机之间，可把标准的1V（峰-峰）视频信号放大到3V（峰-峰）。
T1，T2构成负反馈放大电路，具有较宽的频带范围，电路放大倍数主要由R1，R2之比确定。
