自动调光台灯电路图

　　常用的调光台灯用在看书学习时有一个明显的缺点，即亮度调到多大不易掌握，特别是对学生来说，光线过强和过弱都会影响视力。本文介绍了一种自动调光台灯，它有一只光电探头放在书本附近，可使书本上的照度自动调到合适的数值，既可减少手动调光的麻烦，又可保护视力。同时，它具有稳光功能，当电源电压波动时，台灯亮度保持不变。如果要象普通调光台灯一样调光，只要改变探头和灯泡的距离即可，使用起来十分有效。

电路工作原理：

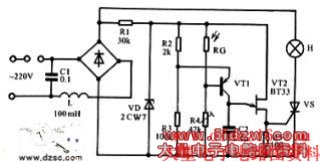

　　电路如图所示。交流电压经桥堆整流后，一路经R1由稳压管VD钳位后得9V的脉动直流电压供控制电路使用；另一路加到电灯H和可控硅VS两端。改变VS的导通角即可改变电灯H的亮度；H中通过的是脉动直流电流。控制电路使用脉动直流电源可保证输出的触发脉冲与可控硅VS的阳极电压同步。
