蓄电池充,放电监视器

11-21 12:10:11 | http://www.5idzw.com | 光电电路图 | 人气:712
标签:光电电路,电路图讲解,http://www.5idzw.com 蓄电池充,放电监视器,http://www.5idzw.com

  本例介绍的蓄咆池充/放电监视器,通过3R发光二极管VL来指示蓄电池充电与放电的状态,电路简单,显示观。
  电路工作原理

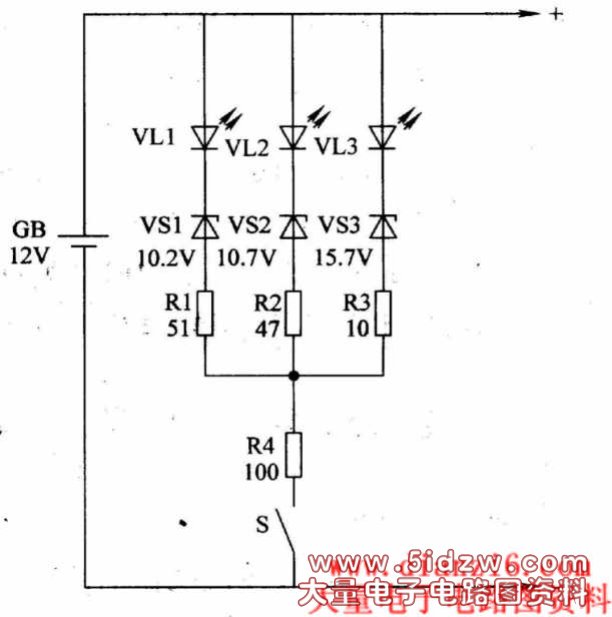

  该蓄电池充/放电监视器电路由电阻器Rl-R4、发光二极管VLl-VL3、稳压二极管VSl-VS3和开关S组成,如图7-52所示。


  充电时,VLl-VL3在蓄电池的端电压上升至16·2V以上均点亮,指示蓄电池巳充满电,应暂停充电或减小充电电流。
  放电时,在蓄电池的端电压降至10·7V以下时,仅VLl点亮;当放电至VLl刚好熄灭时,应立即停止放电,此时蓄电池的端电压已达到下限值10·2V,应继续充电。
  VLl和VL2同时点亮时,蓄电池的端电压在10·2-16·2V之间。

  元器件选择
  Rl-R3选用1/4W金属膜电阻器或碳膜电阻器; R4选用1/2W金属膜电阻器。
  VSl-VS3均选用1/2W的硅稳压二极管。
  VLl-VL3均选用φ5mm的高亮度发光二极管,VLl为黄色,VL2为绿色,VL3为红色。
  S选用小型单极拨动式开关。
