气敏排气扇,http://www.5idzw.com

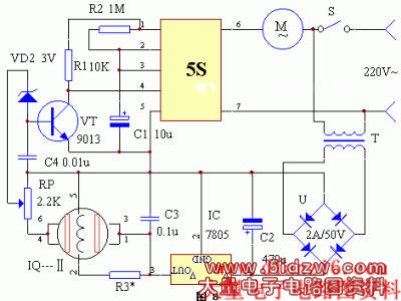

该装置的电路工作原理如图8所示。当室内为洁净空气时,气敏管HQ-Ⅱ的导电率很低,在电位器RP上的压降也很小,DW处于阻断状态,三极管VT截止,5S模块的④脚处于高电平,排气扇无电流通过不工作。一旦室内有害气体的浓度增大,导致气敏管HQ-Ⅱ的导电率增大,使RP上的压降值升高,导致DW击穿导通,三极管VT也随之导通,使得5S模块的④脚呈低电平,此时排气扇M通电工作。当室内有害气体的浓度降到标准值以下时,排气扇 延迟工作一段时间后会自动停止。如室内有害气体的浓度再次升高,排气扇M又通电工作。调整RP或DW可以调整其启动阈值。
后记:
由以上介绍可看出,由于采用5S模块设计电路,使得应用电路极为简洁,外接不多元件,即可开发多种功能,有兴趣的读者可根据其电路原理,自行开发出更多的实用电路来。
