LM117/LM317 是美国国家半导体公司的三端可调正稳压器集成电路。LM117/LM317 的输出电压范围是1.2V至37V，负载电流最大为1.5A。它的使用非常简单，仅需两个外接电阻来设置输出电压。此外它的线性调整率和负载调整率也比标准的固定稳压器好。LM117/LM317 内置有过载保护、安全区保护等多种保护电路。通常 LM117/LM317 不需要外接电容，除非输入滤波电容到 LM117/LM317 输入端的连线超过 6 英寸（约 15 厘米）。使用输出电容能改变瞬态响应。调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。LM117/LM317能够有许多特殊的用法。比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM117/LM317的极限就行。当然还要避免输出端短路。还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
特性简介
可调整输出电压低到1.2V。保证1.5A 输出电流。典型线性调整率0.01%。典型负载调整率0.1%。80dB 纹波抑制比。输出短路保护。过流、过热保护。调整管安全工作区保护。标准三端晶体管封装。
电压范围
LM117/LM317 1.25V 至 37V 连续可调。
其封装形式如下：
绝对最大额定值
| 符号 | 参数 | 值 | 单位 | |
| VI-O | 输入－输出电压差 | 40 | V | |
| IO | 输出电流 | 内部限制 | ||
| Top | 工作结温 | LM117 | -55到150 | ℃ |
| LM217 | -25到150 | |||
| LM317 | 0到125 | |||
| Ptot | 功耗 | 内部限制 | ||
| Tstg | 储存温度 | -65到150 | ℃ |

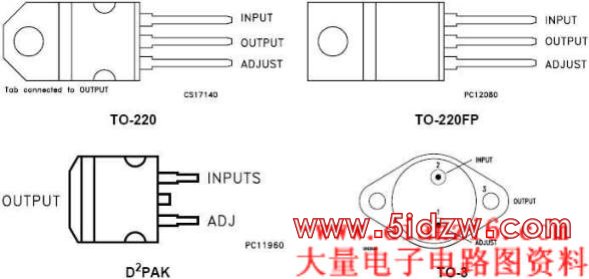

引脚图（顶视）
注：输入至少要比输出高2V，否则不能调压。输入电要最高不能超过40V吧。输出电流最好不超过1A。 输入12V的话，输出最高就是10V左右。由于它内部还是线性稳压，因此功耗比较大。当输入输入电压差比较大且输出电流也比较大时，注意317的功耗不要过大。一般加散热片后功耗也不超过20W。因此压差大时建议分档调压。

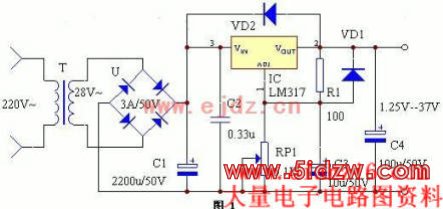

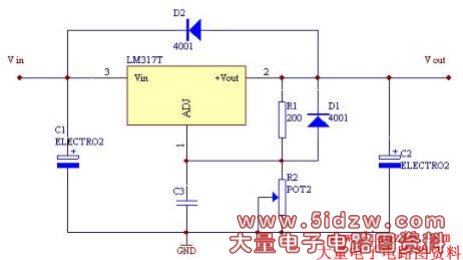

应用电路
