电力线载波通信(LMl893)集成电路

　　电力线载波通信技术可广泛应用于工业自动控制系统、电能管理系统、家用电器控制系统、防火报警系统及计算机终端接口等场合。它利用现成的电力线路来传送信息，无需另外架设通信线路，也不占用现有通信的频率资源。因此，特别适用于组建小型局域网络和实现大楼内的自动控制。
一、LMl893的主要功能及特点
　　LM1893是美国NS公司生产的电力线载波通信集成电路。可完成串行数据的半双工通信，具有发送和接收数据的全部功能，与控制器及一些外围元件可构成完整的电力线载波通信系统。应用该芯片构成的系统比分立元件构成的系统具有灵敏度高、抗干扰的优点。
LMl893具有下列主要特点：
1．采用抗噪声的FSK调制；
2．数据率高达4．8KB5
3．采用正弦波线路驱动以减小射频干扰；
4．输出功率可提升l0倍；
5．载波频率在50kHz——300kHz之间可选；
6．与TTL、CM0S电平兼容；
7．适合现有各种电力线路。
二、LMl893的内部结构及主要技术参数
LMl893的内部结构框图如图1所示。
LM1893的主要技术参数如表所示：

三、LMl893的应用

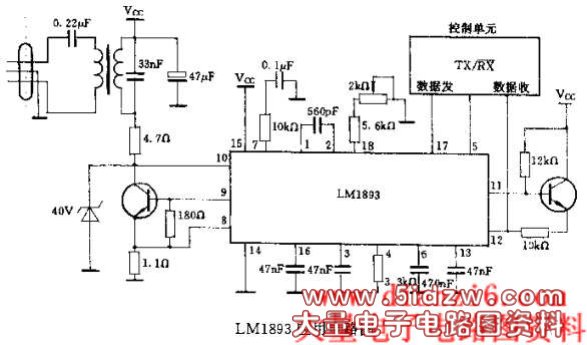

　　LMl893含有数据调制解调的全部功能．因此应用时外接元件较少，只要设计出控制单元及线路耦合变压器即可构成电力线载波通信系统。典型应用电路如图2所示。外接控制单元控制系统进行半双工通信及负责数据的发送和接收。多端通信可采用编码形式完成，从而可借助于电力线构成通信网络。
