闪烁灯电路

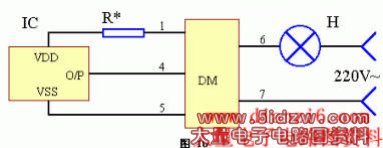

　　该装置应用电路工作原理如图10。用作闪烁灯控制时，只要在控制器DM的④端上加上一个间歇电压即可导致DM的负载H闪烁不停。本例利用一块音乐集成电路IC，将音乐IC的信号输出端O/P与控制器DM的④端相连，音乐IC的电源正、负端接DM的①、⑤端。将音乐IC换成专用闪光芯片，亦可构成航标灯、市政道路施工灯、特种信号灯等。如果在家庭举行舞会，亦可将控制器DM的④、⑤端接上插头，插入收录机等音源的输出插孔中，此时照明灯H将随乐曲的节奏闪烁。一只10A的控制器DM可以驱动上千瓦的彩灯工作。
