电子灭蚊器电路图

11-21 22:50:16 | http://www.5idzw.com | 电子小制作 | 人气:870
标签:小制作,电子样本制作,http://www.5idzw.com 电子灭蚊器电路图,http://www.5idzw.com

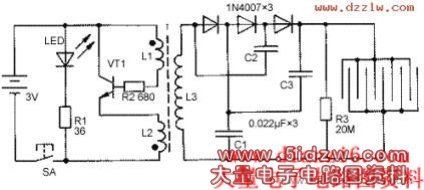

电子灭蚊电路由高频振荡电路、三倍压整流电路、高压电击纱网等组成。电路图如下

  当按下电源开关SA时,由三极管VT1和升压变压器T构成的高频振荡器通电工作,把3V直流电变成18kHz左右的高频交流电,经T升压到约500V,再经三支1N4007二极管、电容器C1~C3组成的三倍压整流电路升高到1500V左右,加到特制的金属网上。当蚊蝇触及金属网丝时,高压就会通过虫体放电,将蚊虫击毙。

  电路中,发光二极管LED和限流电阻器R1构成指示灯电路,用来指示电路通断状态及显示电池电能的耗损情况。R1阻值可根据LED实际电流进行调整。

  元器件选择

  三极管VT1选用2N5609硅NPN型中功率三极管,也可用8050、9013型等常用三极管代替。LED用φ3mm红色发光二极管,三支整流二极管用1N4007型硅整流二极管。R1~R3均用RTX-1/8W型碳膜电阻器。C1~C3一律用CL11-630V型涤纶电容器。

  高频变压器T须自制:选用2E19型铁氧体磁芯及配套塑料骨架,L1用φ0.22mm漆包线绕22匝,L2用同号线绕8匝,L3用φ0.08mm漆包线绕1400匝左右。注意图中黑点为同名端,头尾顺序绕,绕组间垫一、二层薄绝缘纸。

  这个电子灭蚊器具体怎么个用法你可以自行设计。比如将电击网做到羽毛球拍上,电路置于球拍手柄内就成了一个电子蚊蝇拍;或者将电击网做好后平放在一个碟子上,碟子里放上蚊蝇喜欢的诱饵,这样蚊蝇被吸引来落到电击网将被击毙。
