μpc1651制作的多用途信号发生器

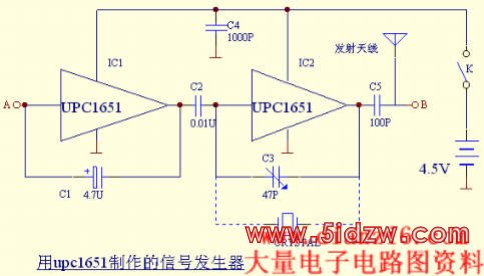

用μpc1651制作的信号发生器电路如图所示。IC1、C1组成400HZ左右的低频振荡器；IC2、C3组成37MHZ左右的高频振荡器。由C2输出的低频信号对高频信号进行调制。

高频振荡器的谐波可在电视机三频道或者其它频道显示出黑白相间的条格信号，供测试电视机。A点、B点输出的信号，分别作低频及图像通道的检测信号源。把C3换成石英晶体可使振荡频率稳定，见图中虚线部分所示。若把接C3处替换成一个小插座（注意接线尽量短），然后插上不同频率的晶振就可以做收录机、电视机的中频信号源。晶振的频率可以参照以下值选取：465KHZ、10.7KHZ、6.5KHZ、4.43MHZ、37MHZ。
